Блок автоматический релейный системы управления и контроля БАРСУК

Блок автоматический релейный системы управления и контроля БАРСУК исп 1.
Коммутационное устройство "Барсук" используется в системах охранно-пожарной сигнализации и предназначено для управления и коммутации исполнительных устройств (систем пожаротушения, камер видеонаблюдения, ламп, сирен, электромагнитных замков и т.д.) путем замыкания и размыкания контактов реле.
Устройство рассчитано на непрерывную круглосуточную работу.

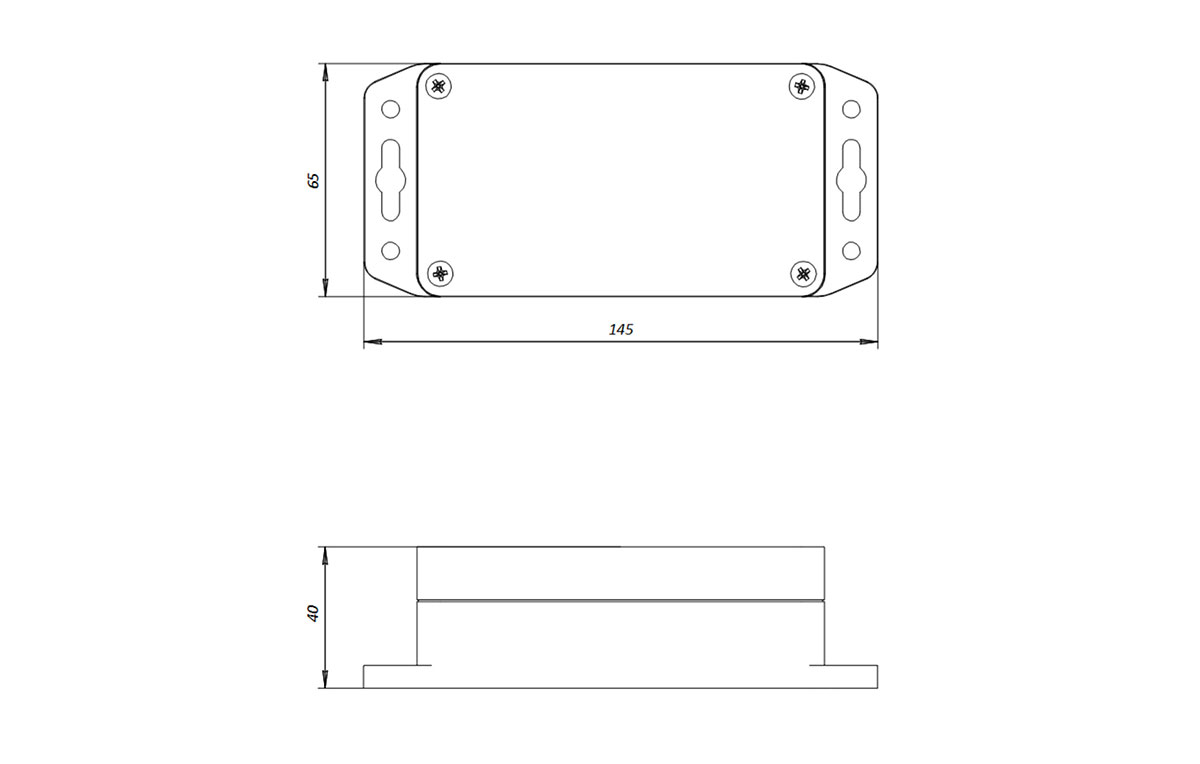

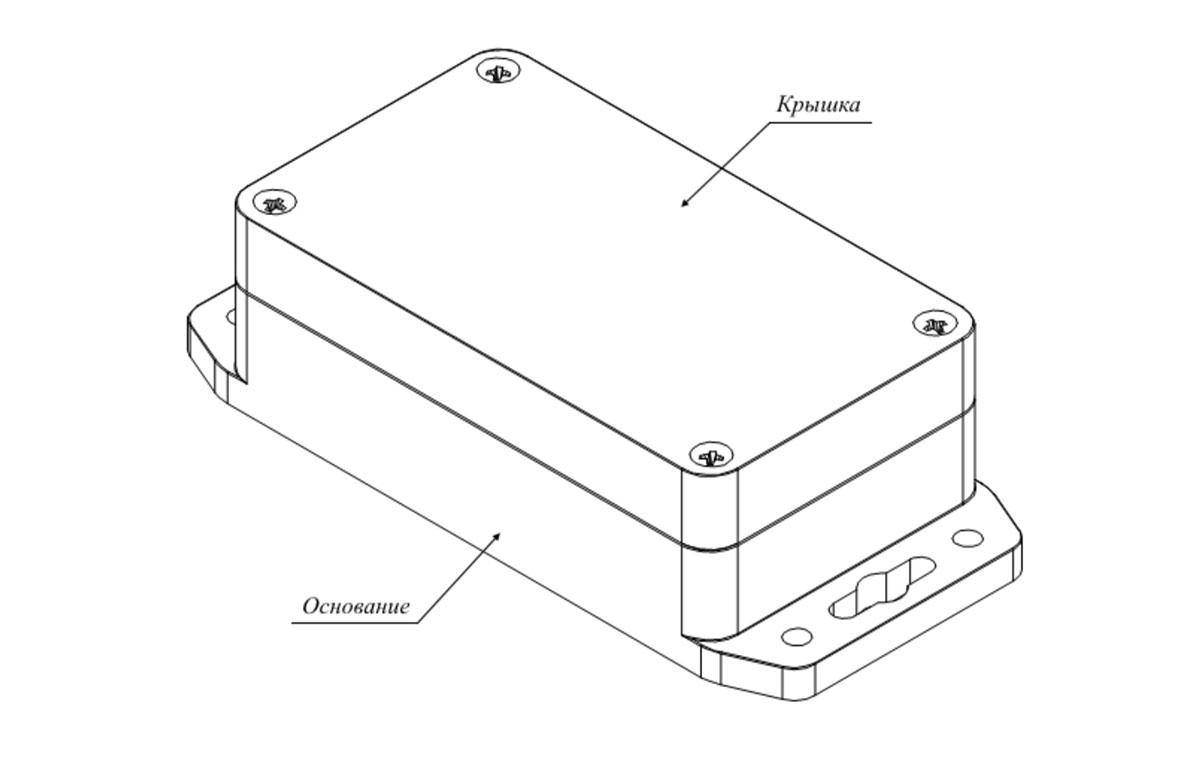

Блок представляет собой встраиваемый в сигнальную линию модуль на печатной плате ВхШхД 30х50х100 мм, установленный в пластиковый корпус. На плате расположены колодки подключения к сигнальной линии, колодки питания, колодки подключения дверного датчика, колодки подключения кнопки звукового сигнализатора, колодки подключения эквивалентного элемента, колодки датчика вскрытия, два реле и двойной светодиод.

Блок предназначен для эксплуатации в закрытых помещениях.

Технические характеристики:

  • тип коммутируемых контактов - сухой контакт;
  • напряжение питания DC, B - 12 В;
  • коммутируемое напряжение DC, B - 12 В;
  • коммутируемый ток DC, мА - не менее 300;
  • защита от неправильного подключения - нет.

Условия эксплуатации:

  • температура окружающей среды от - 30 до +50°С;
  • относительная влажность воздуха не более 90% (при температуре +50°С).

По устойчивости к климатическим воздействиям окружающей среды блок соответствует исполнению УХЛ, категории исполнения категории размещения 3 по ГОСТ 15150-69.


Устройство обеспечивает устойчивость к электромагнитным помехам третьей степени жесткости согласно ГОСТ Р 50009-2000.

Не допускается присутствие в воздухе паров агрессивных сред (кислот, щелочей и пр.).
