1Б2541.003: 1.5кВ изолированный JTAG/SWD/UART/GPIO отладчик-эмулятор*

Высоковольтный изолированный полнофункциональный отладчик-эмулятор, предназначен для отладки исполняемого кода и программирования внутренней FLASH памяти микроконтроллеров и систем на кристалле на базе процессорных ядер ARM Cortex с помощью отладчика GNU GDB (MI-протокол обмена отладочной информацией с отладчиком). Не требует внешнего программного обеспечения (демонов, драйверов и т.д.). Предназначен для работы в средах GNU/Linux, Windows, Mac. Является функциональным аналогом изделия проекта Black Magic Probe.
Сфера применения:
– Отладка, программирование в FLASH разрабатываемого кода устройств с процессорными ядрами ARM Cortex-A, ARM Cortex-М высоковольтных и силовых target-систем.
– Использование как мост host USB->UART device
– Чтение/установка логических сигналов на device-разъеме адаптера (GPIO).



Особенности:

  • Малая масса и габариты;
  • гальванически изолированные host и target домены;
  • функциональный аналог BlackMagic debug probe;
  • простота использования;
  • отсутствие необходимости драйверов в среде GNU/Linux;
  • отсутствие необходимости запуска GDB сервера и прочего промежуточного программного обеспечения;
  • высокая скорость отладки и программирования;
  • поддержка отладочных интерфейсов JTAG/SWD/SWDIO;
  • связь с хост-системой по USB интерфейсу;
  • светодиодная индикация состояния устройства;
  • возможность обновления внутреннего программного обеспечения;
  • внутреннее программное обеспечение постоянно активно разрабатывается, с целью расширения списка поддерживаемых target-систем (семейства микроконтроллеров и SOC) и функциональных возможностей

Электрические параметры

Параметр Обозначение Значение Eд. изм.
Напряжение пробоя барьера изоляции Uiso 1.5 (5.7*) кВ
Напряжение питания (шина USB) Uпит 5 В
Рабочая температура Top -25...+60 °C
Максимальный потребляемый ток Iop 200* мА
Масса m 0.01 кг

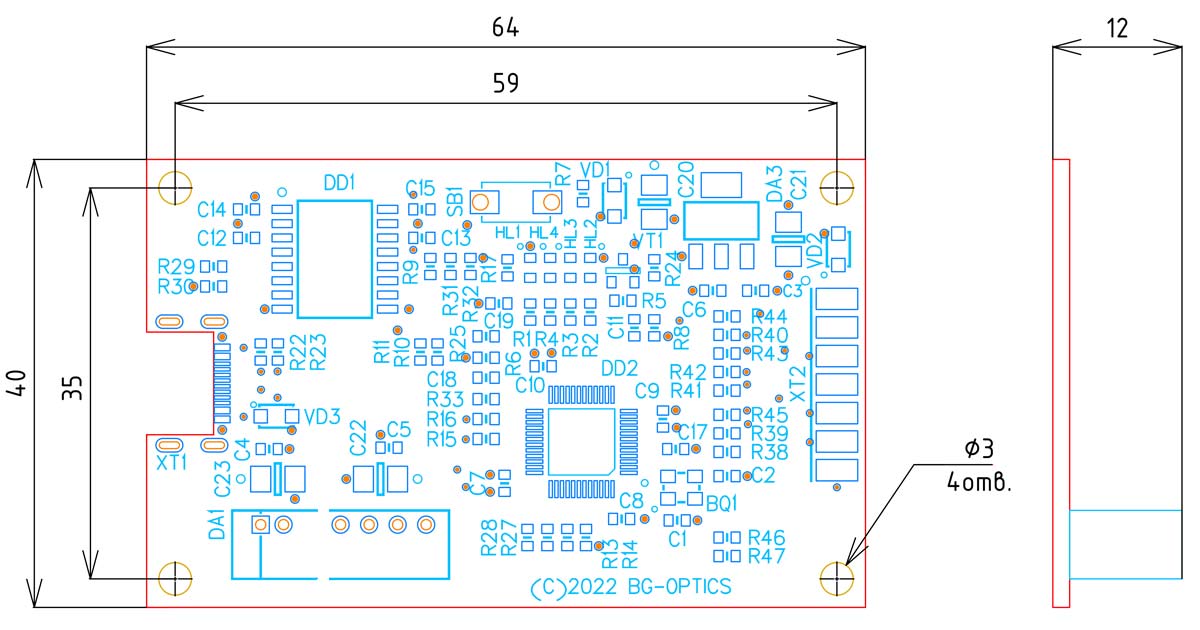

Эскиз изделия:

Эскиз изделия
