Генератор сигналов «ХАМЕЛЕОН Х-4» L1/GPS

Эталонный генератор сигналов спутниковой навигации, дисциплинированный данными траекторных вычислений, проведённых с учётом текущего времени и актуальных параметров орбит наблюдаемых спутников.

Стационарное исполнение:
Металлический шкаф, ДхШхВ (400x210x400 мм)
20 кг
Стационарное исполнение усиленной мощности:
Металлический шкаф, ДхШхВ (450x230x700 мм)
25 кг
Время работы стационарных генераторов
24/7
Мобильное исполнение:
Ударопрочный кейс, ДхШхВ (340х300х160 мм)
7 кг
Время автономной работы
до 6 часов

  • Генератор сигналов «ХАМЕЛЕОН Х-4» L1/GPS

    • За счет высокой точности синхронизации и большей мощности сигнала приёмник навигационных сигналов, попавший в зону действия устройства, считает его предпочтительным и переключается на него.

    • Cистема управления БЛА, находящегося в режиме полета по навигационным сигналам, пытается компенсировать нештатное изменение координат, в результате БЛА начинает двигаться по заданной траектории, нарушая полётное задание, что может привести к крушению или аварийной посадке.

    • Заданная скорость движения превышает технические возможности БЛА, что может расцениваться системой управления БЛА как аварийная ситуация и может привести к аварийному отключению бортовых систем или аварийной посадке.

    • Оператор БЛА вынужден перейти в режим ручного управления, определение координат БЛА и выполнение автономного полёта по заданию (миссиям) делается невозможным.

  • Технические характеристики генератора сигналов «ХАМЕЛЕОН Х-4» L1/GPS

    Наименование
         		 Мобильное исполнение
         		 Стационарное исполнение
         		 Стационарное исполнение усиленной мощности
    Вид устройства
    ХАМЕЛЕОН
    ХАМЕЛЕОН
    ХАМЕЛЕОН
    Масса устройства 7 кг не более 20 кг не более 25 кг
    Габаритные размеры (Ш×Д×В) кейс в ударопрочном исполнении, ДхШхВ
    340х300х160 мм     		металлический шкаф, ДхШхВ
    400x210x400 мм     		металлический шкаф, ДхШхВ
    450x230x700 мм
    Время работы автономная работа при температуре
    окружающей среды от 0° до +30°С не менее 4 часов/ автономная работа при температуре
    окружающей среды от 16° до +30°С – 6 часов     		24/7
    Потребляемая мощность до 75 Вт до 500 Вт до 1 кВт
    Электропитание встроенная аккумуляторная батарея
    внешний источник питания/ЗУ    		 от 90 до 264 В переменного тока (от 47 до 63 Гц)
    Рабочий диапазон температур от -20° до +30° С oт -40° до +55° С
    Управляющий интерфейс Ethernet (LAN) - 10/100 Base-T. (TCP/IP и DHCP), WIFI Ethernet (LAN) - 10/100 Base-T. (TCP/IP и DHCP)
    Операционная система                 Bстроенная операционная система реального времени семейства Linux
    Степень защиты                 ГОСТ 14254-96 – IP – 54
    Режимы имитации                 Статический / Динамический
    Параметры имитации динамики движения в навигационном поле                 Высота – от 0 до 10000 м
                    Скорость – от 0 до 1000 км/ч
    Параметры модели движения объекта                 Постоянная заданная скорость
                    Нулевая скорость
                    Движение по заданной траектории
    Исполнение излучателей                 Всенаправленное
                    Направленное
                    Секторальное

  • Виды исполнения генератора сигналов «ХАМЕЛЕОН Х-4» L1/GPS

    ХАМЕЛЕОН
    Мобильное исполнение

    Ударопрочный кейс, ДхШхВ (340х160x300 мм) – 7 кг
    Время автономной работы до 6 часов

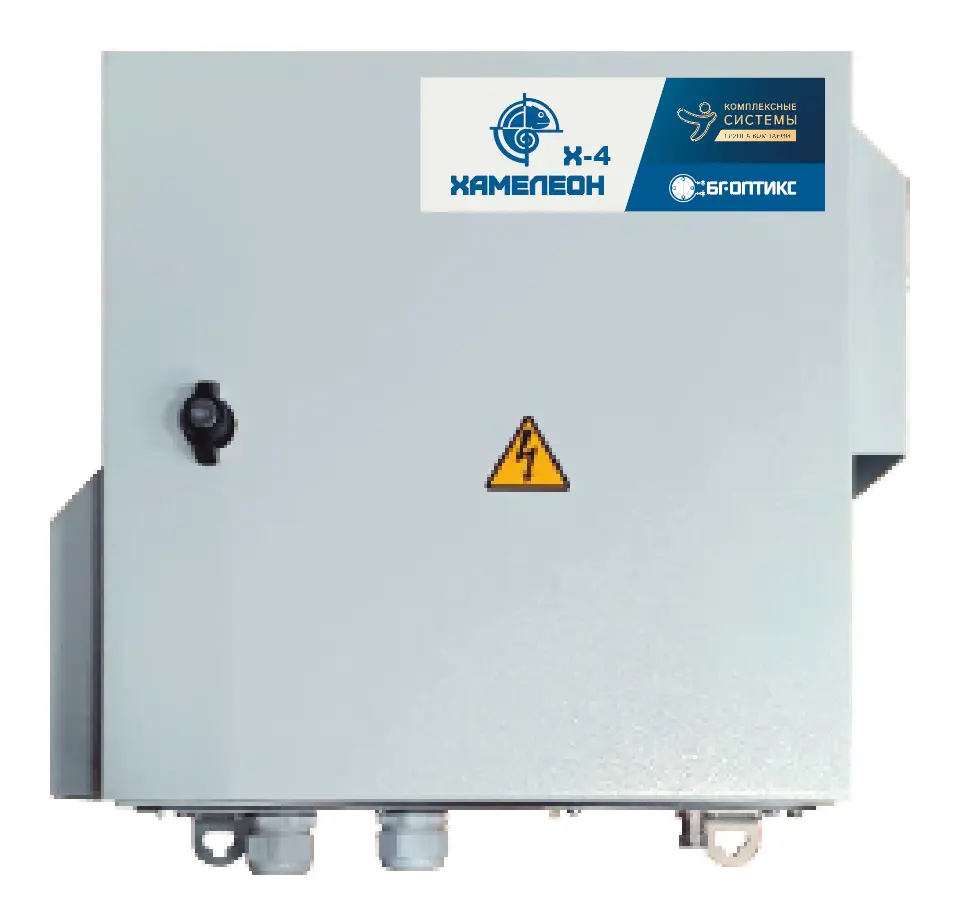

    ХАМЕЛЕОН
    Стационарное исполнение

    Металлический шкаф, ДхШхВ (400x210x400 мм) – 20 кг
    Время работы 24/7

    ХАМЕЛЕОН
    Стационарное исполнение усиленной мощности

    Металлический шкаф, ДхШхВ (450x230x700 мм) – 25 кг
    Время работы 24/7

    ХАМЕЛЕОН
    Tипы антенн для генератора сигналов «ХАМЕЛЕОН Х-4»

    В зависимости от технических условий и задач комплекса используются различные типы антенн и антенных систем: всенаправленные, направленные, секторальные и прочие.

Конфигурации «ХАМЕЛЕОН»:

Прайм
* Снят с продажи
СПЕКТР
* Снят с продажи
СТРАЖ
Базовая конфигурация
ЛИКТОР
Расширенная конфигурация
АРМАДА
Максимальная конфигурация

* Все изделия выпускаются в климатическом шкафу с питанием от сети 220 В.

1. В целях лучшей синхронизации устройств производителем допускается объединение модулей Хамелеон в единый корпус с объединением функционала устройств.
2. Производитель может на свое усмотрение делать замену оборудования на более функциональную версию.




Сравнение конфигураций «ХАМЕЛЕОН»

НАИМЕНОВАНИЕ
 СТРАЖ ЛИКТОР АРМАДА
1. Базовый генератор частот «ХАМЕЛЕОН Х-4» L1/GPS
2. Генератор частот «ХАМЕЛЕОН Х-4.2» L2/GPS
3. Генератор частот «ХАМЕЛЕОН Х-4.5» L5/GPS
4. Генератор сигналов «ХАМЕЛЕОН X-5» B1/BeiDou
5. Генератор сигналов «ХАМЕЛЕОН X-5.2» B2/BeiDou
6. Генератор сигналов «ХАМЕЛЕОН X-5.5» B5/BeiDou
7. Генератор сигналов «ХАМЕЛЕОН X-6» E1/GALILEO
8. Генератор сигналов «ХАМЕЛЕОН X-6.2» E2/GALILEO
9. Генератор сигналов «ХАМЕЛЕОН X-6.5» E5/GALILEO
10. Генератор сигналов «ХАМЕЛЕОН X-7» L1/ГЛОНАСС
11. Генератор сигналов «ХАМЕЛЕОН X-7.2» L2/ГЛОНАСС
12. Генератор сигналов «ИБИС» L2+L5
13. Система централизованного управления генераторами сигналов «ЗОЛОТОПРЯД»
14. Шлюз интеграции со средствами обнаружения (радар-детекторы и т.п.)
15. Шлюз дистанционного управления и мониторинга

Дополнительные устройства:

Эталонный генератор сигналов
Система централизованного управления генераторами сигналов «ЗОЛОТОПРЯД» позволяет на охраняемых объектах в режиме реального времени наблюдать за состоянием работы генераторов сигналов «ХАМЕЛЕОН» и управлять мощностью их излучения посредством реле управления.
Соответствует требованиям антитеррористической защиты и обеспечивает доступ для контроля и управления с привлечением уполномоченных специализированных охранных предприятий (Росгвардия, МВД и другие).
Эталонный генератор сигналов
Генератор предназначен для формирования радиочастотных ЛЧМ сигналов требуемого соотношения сигнал/шум для испытаний и интеллектуального определения технических характеристик широкополосных каналов L2+L5, имитирующих радиосигналы глобальных навигационных спутниковых систем.
