1Б129.003: Комбинированный модуль АЦП

Комбинированный основной модуль АЦП предназначен для построения трактов эхолокаторов различной природы, измерительной и тестовой аппаратуры, приборов физического эксперимента.
Сфера применения:
– Измерительное и тестовое оборудование.
– Оборудование по технологии активных оптических сетей.
– FTTx-сети.
– Оптоволоконные рефлектометры модуляторы.
– Многоканальные радио- и акустолокаторы.
– Системы захвата и передачи данных.
Техническая документация

Модуль обеспечивает формирование сигналов шкалы времени и стробов синхронизации, прием и аналогово-цифровое преобразование входного электрического сигнала, последующую его обработку и передачу потока данных в сеть Ethernet.

Конструктивно модуль выполнена в виде печатной платы под установку в прибор.

Функционально включает в себя:

  • Подсистему синхронизации.
  • Аналогово-цифровой преобразователь.
  • Подсистему захвата сигнала и его обработки.
  • Подсистему управления и связи по сети Ethernet.

Особенности:

  • Высокоинтегрированное решение.
  • Малые габариты и потребление энергии.
  • Многоканальная когерентная совместная работа.
  • Программно-определяемая конфигурация и алгоритмы обработки принятого сигнала.
  • Однополярное внешнее питание 5В.
  • Входы/выходы сигналов 50 Ом, SMP или SMA разъем.
  • Web-сервер для мониторинга состояния и управления.

Характеристики:

CT=25°C; Vdd=5В

Параметр Обозначение Значение Eд. изм.
Напряжение питания Vdd‎ 4.5...5.5 B
Ток потребления Ic 0.5 A
Разрядность АЦП   14 бит
Частота дискретизации АЦП Fs 0 ... 30 МГц
Полоса частот сигнала по входу АЦП ΔFin 500 МГц
Рабочая температура Top 0...70* °C
Входов/выходов системы синхронизации, Z=50 Ом 9
Амплитуда сигналов системы синхронизации 3 B
Масса m 0.3 кг

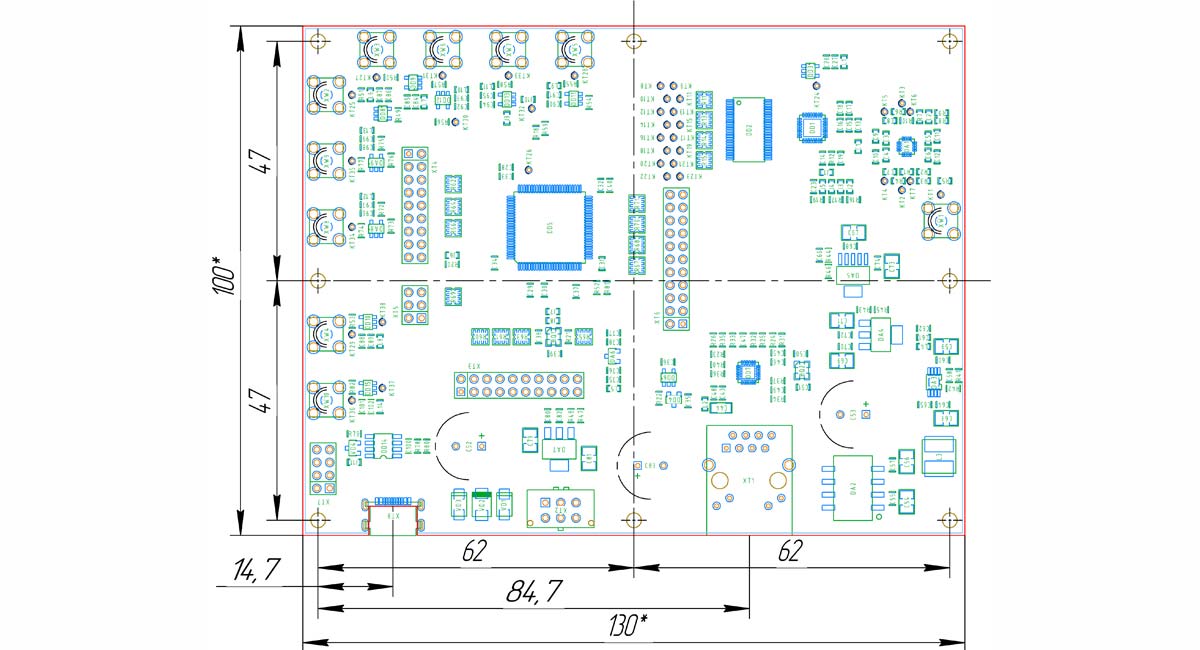

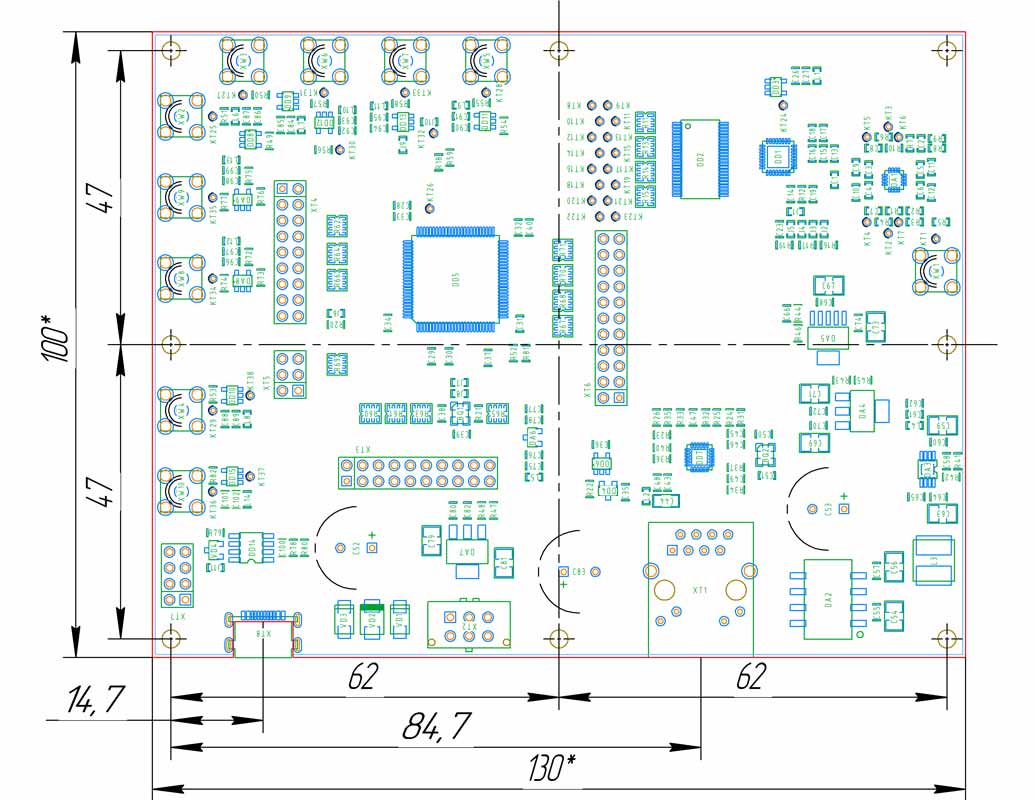

Эскиз изделия:

Эскиз изделия


Модуль изготавливается в виде печатной платы размером 130х100 мм, под монтаж через втулки.

Электрические разъемы модуля:

Номер контакта Hазначение
1 GND (земля)
2 Vdd (+5В)
3 GND (земля)
4 Vdd (+5В)
5 GND (земля)
6 Vdd (+5В)

Примечание:

Применение модуля предполагает монтаж печатной платы в шасси прибора через втулки.
