Генератор сигналов «ХАМЕЛЕОН»

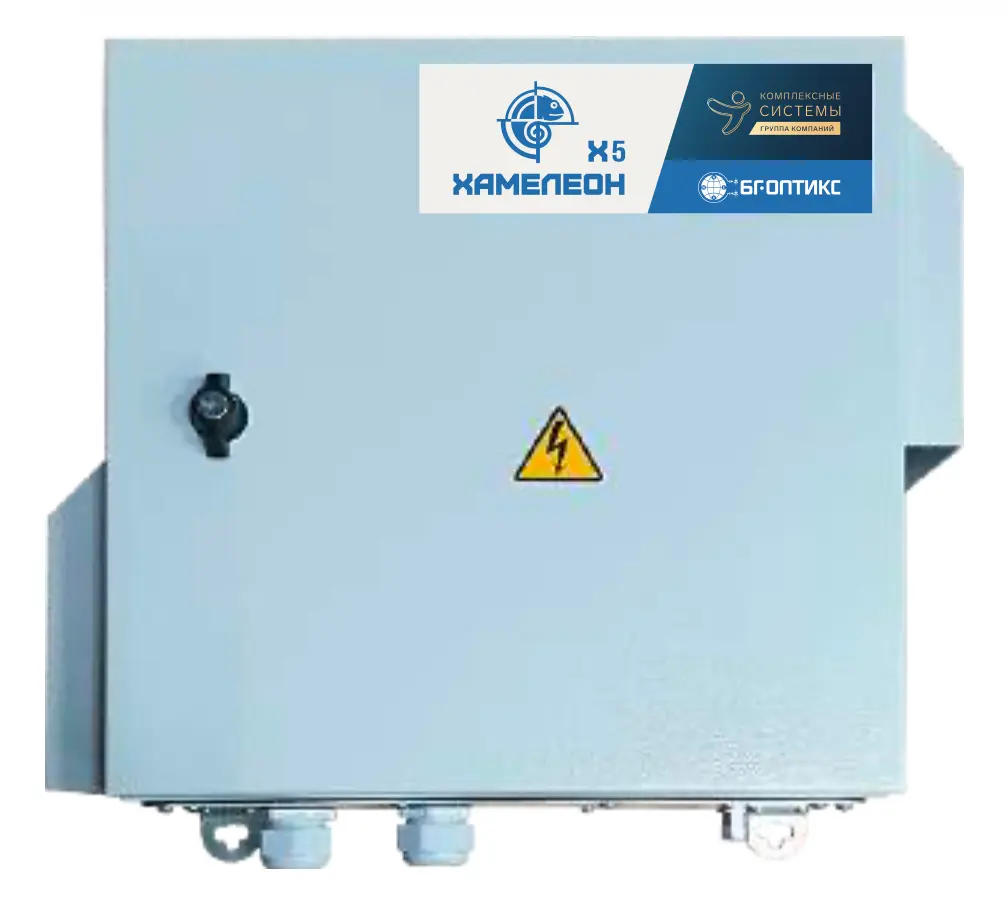

Генератор сигналов «ХАМЕЛЕОН-Х5» B1/BeiDou

Эталонный генератор сигналов спутниковой навигации «ХАМЕЛЕОН-Х5» B1/BeiDou, дисциплинированный данными траекторных вычислений, проведённых с учётом текущего времени и актуальных параметров орбит наблюдаемых спутников.

Исполнение:

Металлический шкаф, ДхШхВ (400x210x400 мм)

15 кг

Время работы стационарных генераторов

24/7

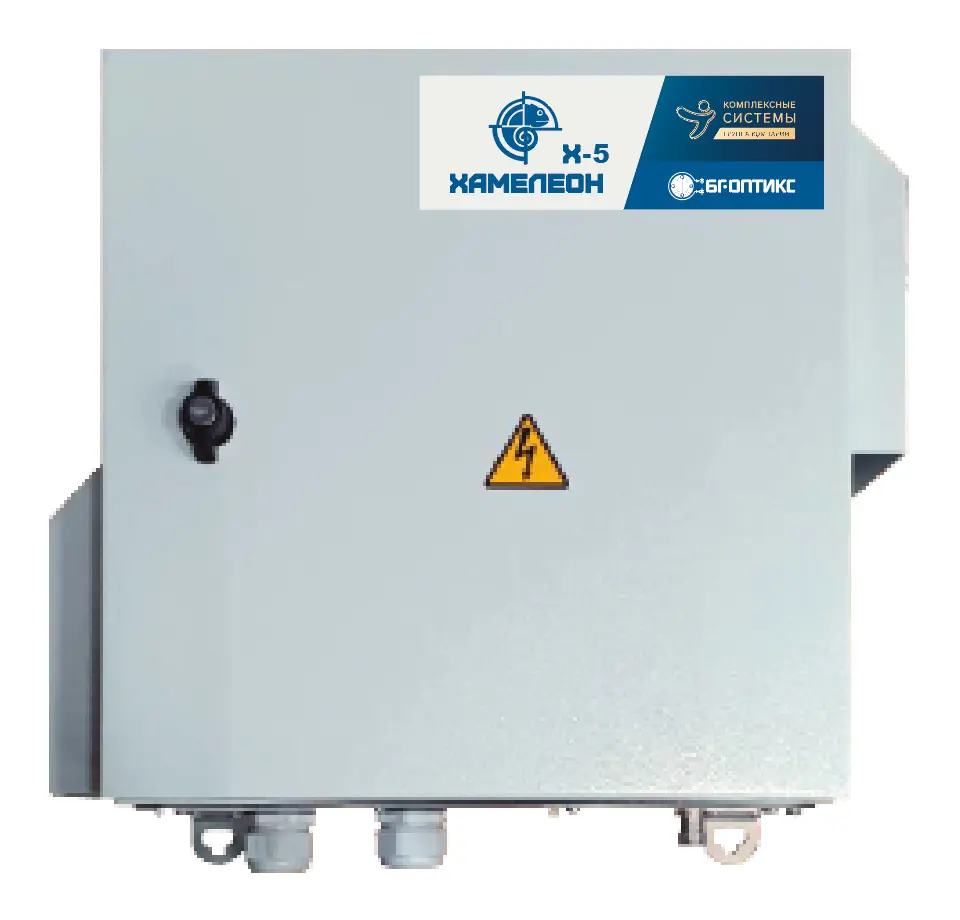

Генератор сигналов «ХАМЕЛЕОН-Х5» B1/BeiDou

За счет высокой точности синхронизации и большей мощности сигнала приёмник навигационных сигналов, попавший в зону действия устройства, считает его предпочтительным и переключается на него.

Cистема управления БЛА, находящегося в режиме полета по навигационным сигналам, пытается компенсировать нештатное изменение координат, в результате БЛА начинает двигаться по заданной траектории, нарушая полётное задание, что может привести к крушению или аварийной посадке.

Заданная скорость движения превышает технические возможности БЛА, что может расцениваться системой управления БЛА как аварийная ситуация и может привести к аварийному отключению бортовых систем или аварийной посадке.

Оператор БЛА вынужден перейти в режим ручного управления, определение координат БЛА и выполнение автономного полёта по заданию (миссиям) делается невозможным.

Технические характеристики генератора сигналов «ХАМЕЛЕОН»

Наименование	Стационарное исполнение
Вид устройства
Масса устройства	не более 15 кг
Габаритные размеры (Ш×Д×В)	металлический шкаф, ДхШхВ 400x210x400 мм
Время работы	24/7
Потребляемая мощность	до 500 Вт
Электропитание	от 90 до 264 В переменного тока (от 47 до 63 Гц)
Рабочий диапазон температур	oт -40° до +55° С
Управляющий интерфейс	Ethernet (LAN) - 10/100 Base-T. (TCP/IP и DHCP)
Операционная система	Bстроенная операционная система реального времени семейства Linux
Степень защиты	ГОСТ 14254-96 – IP – 54
Режимы имитации	Статический / Динамический
Параметры имитации динамики движения в навигационном поле	Высота – от 0 до 10000 м Скорость – от 0 до 1000 км/ч
Параметры модели движения объекта	Постоянная заданная скорость Нулевая скорость Движение по заданной траектории
Исполнение излучателей	Всенаправленное Направленное Секторальное

Виды исполнения генератора сигналов «ХАМЕЛЕОН»

Стационарное исполнение

Металлический шкаф, ДхШхВ (400x210x400 мм) – 15 кг
Время работы 24/7

Tипы антенн для генератора сигналов «ХАМЕЛЕОН»

В зависимости от технических условий и задач комплекса используются различные типы антенн и антенных систем: всенаправленные, направленные, секторальные и прочие.

Конфигурации «ХАМЕЛЕОН» (стационарное исполнение):

Прайм

Базовая конфигурация

Базовый генератор сигналов «ХАМЕЛЕОН» L1/GPS.
Генератор сигналов «ИБИС» L2+L5.
Шлюз дистанционного управления и мониторинга.

СПЕКТР

Расширенная конфигурация

Базовый генератор сигналов «ХАМЕЛЕОН» L1/GPS.
Генератор сигналов«ЦИКАДА» L1.
Генератор сигналов «ИБИС» L2+L5.
Система централизованного управления генераторами сигналов «ЗОЛОТОПРЯД».
Шлюз интеграции со средствами обнаружения
(радар-детекторы и т.п).
Шлюз дистанционного управления и мониторинга.

СТРАЖ

Расширенная конфигурация

Базовый генератор сигналов «ХАМЕЛЕОН» L1/GPS.
Генератор сигналов «ХАМЕЛЕОН-X5» B1/BeiDou.
Генератор сигналов«ЦИКАДА» L1.
Генератор сигналов «ИБИС» L2+L5.
Система централизованного управления генераторами сигналов «ЗОЛОТОПРЯД».
Шлюз интеграции со средствами обнаружения
(радар-детекторы и т.п).
Шлюз дистанционного управления и мониторинга.

ЛИКТОР

Максимальная конфигурация

Базовый генератор сигналов «ХАМЕЛЕОН» L1/GPS.
Генератор сигналов «ХАМЕЛЕОН-X5» B1/BeiDou.
Генератор сигналов «ХАМЕЛЕОН-X6» E1/GALILEO.
Генератор сигналов «ХАМЕЛЕОН-X7» L1/ГЛОНАСС.
Генератор сигналов «ИБИС» L2+L5.
Система централизованного управления генераторами сигналов «ЗОЛОТОПРЯД».
Шлюз интеграции со средствами обнаружения (радар-детекторы и т.п).
Шлюз дистанционного управления и мониторинга.

^* Все изделия выпускаются в климатическом шкафу с питанием от сети 220 В.

1. В целях лучшей синхронизации устройств производителем допускается объединение модулей Хамелеон в единый корпус с объединением функционала устройств.
2. Производитель может на свое усмотрение делать замену оборудования на более функциональную версию.

Сравнение конфигураций «ХАМЕЛЕОН»

НАИМЕНОВАНИЕ

ПРАЙМ

СПЕКТР

СТРАЖ

ЛИКТОР

1. Базовый генератор частот «ХАМЕЛЕОН» L1/GPS
