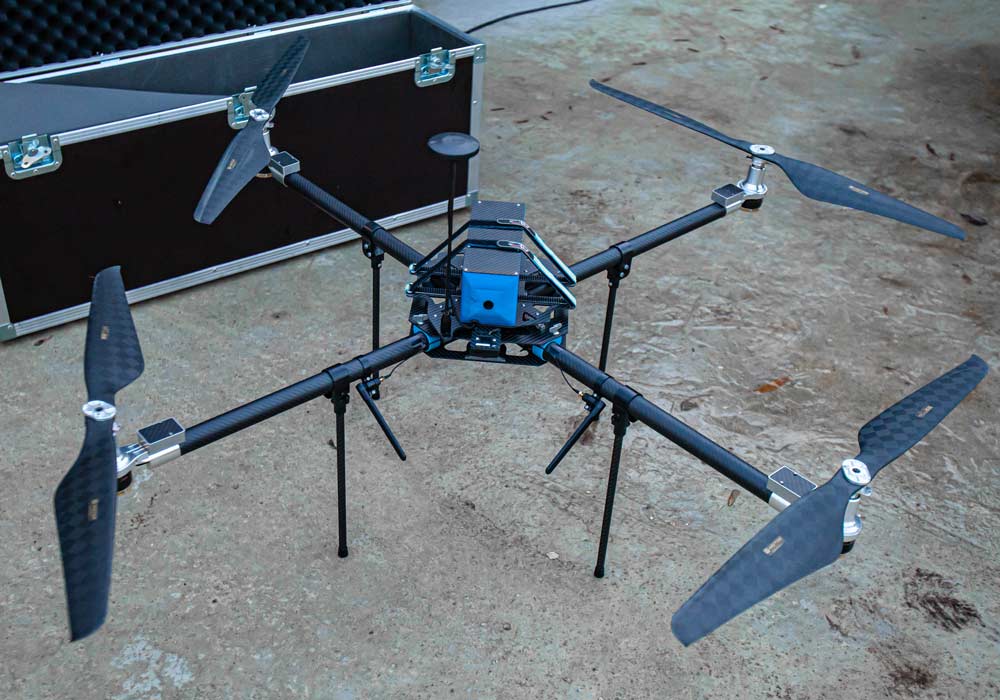

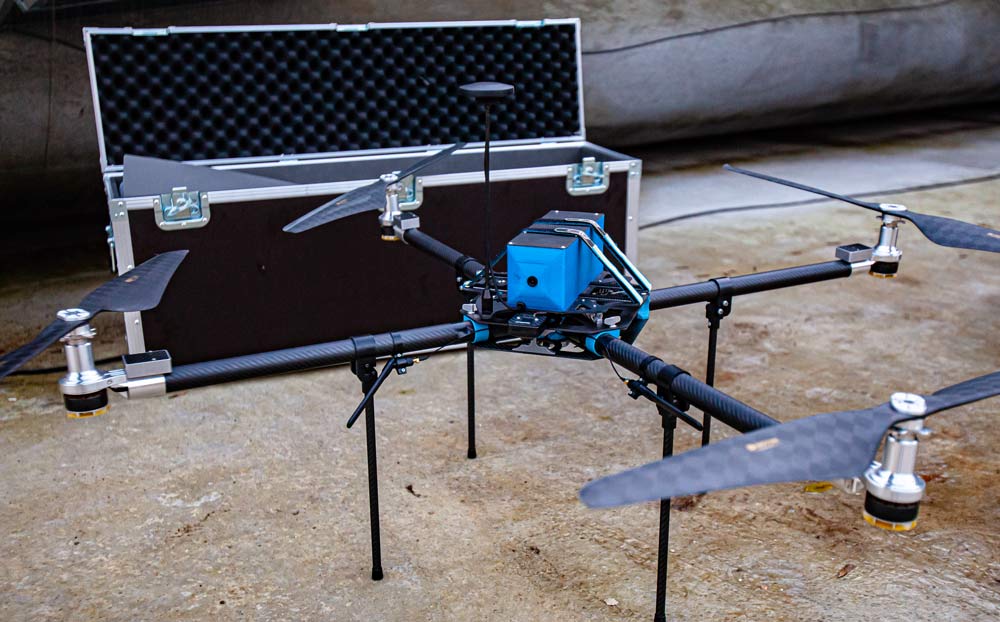

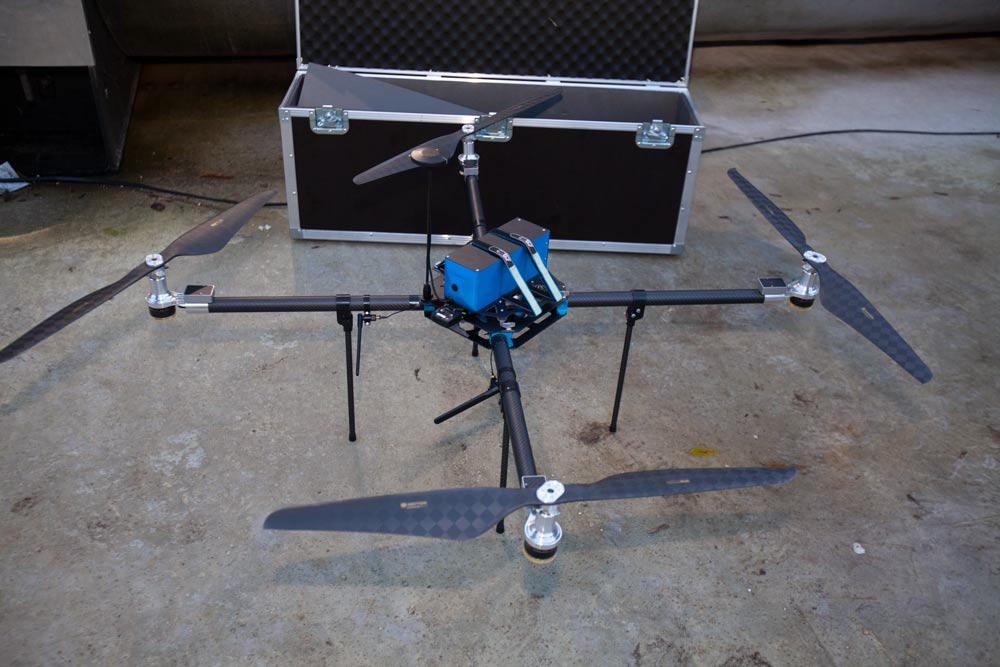

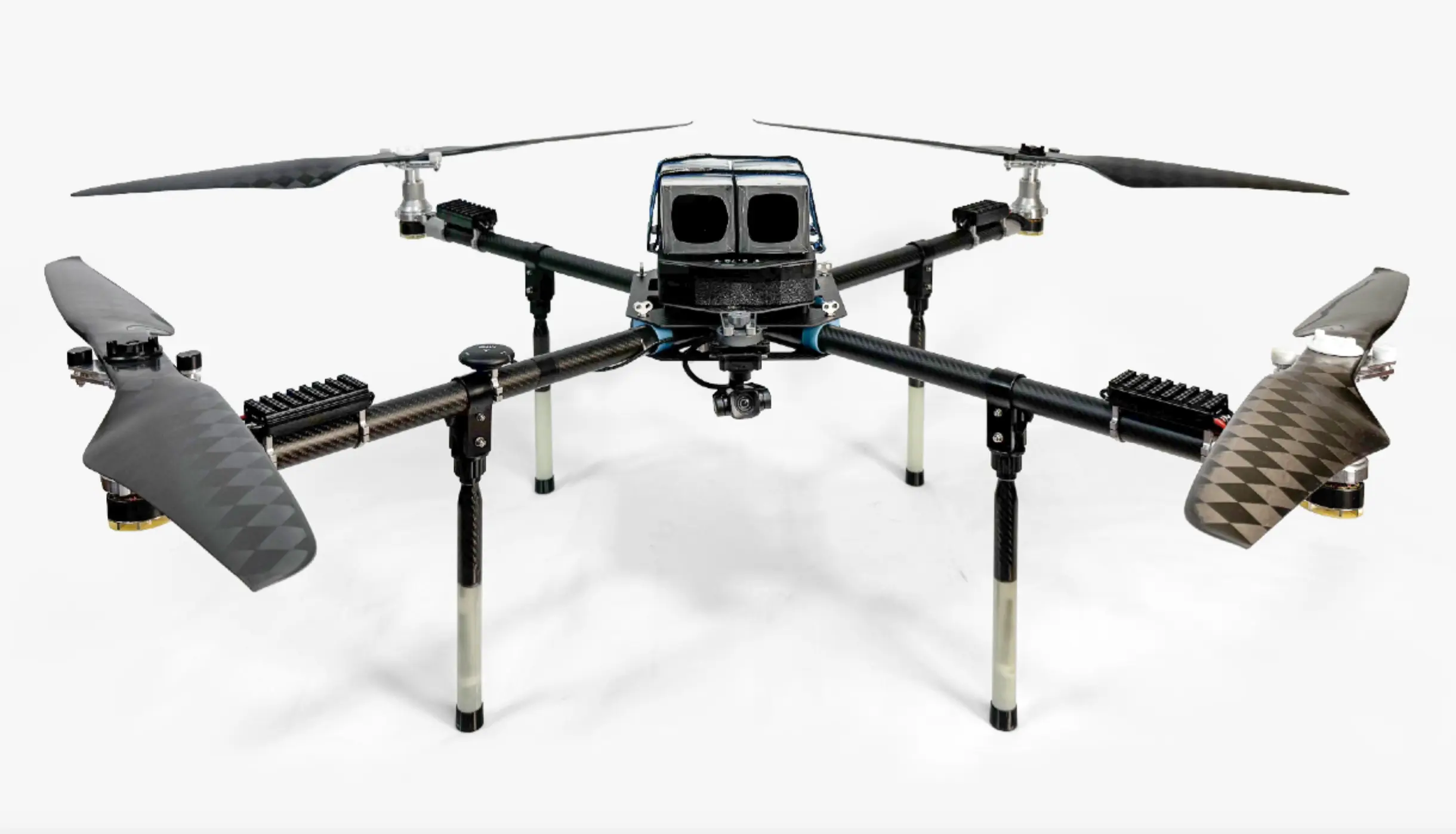

Система «Феникс 3»

Подходит для обеспечения непрерывного наблюдения за целью, что дает оператору системы полную информацию о контролируемом объекте в режиме реального времени и в сложных погодных условиях, позволяя принять правильное решение.
Крейсерская скорость
36 км/ч
Максимальная скорость
52 км/ч
Максимальная высота полета
3000 м
Макс. длительность полета
1 час 20 мин
Длина маршрута (за один вылет)
32 км
Максимальная грузоподъёмность
7 кг
  • Возможности системы «Феникс 3»

    • Доставка и сброс груза

      Оперативная доставка малогабаритных грузов массой до 7 кг (при полной полетной массе до 17 кг) на дистанции до 20 км. Возможность организации автоматической «грузовой линии».

    • Круглосуточное наблюдение

      С системой привязного питания в режиме «Мобильной пожарно-наблюдательной вышки».

    • Ретрансляция сигнала

      Обеспечение связи с удаленными БЛА через БЛА ретранслятор, расширение зоны уверенной подвижной связи на лесных пожарах.

    • Автономная работа

      Наличие систем автоматизации и автономного выполнения полетных миссий по заранее установленному маршруту. Патрулирование.

    • Многофункциональность

      Возможность применения широкого спектра целевых нагрузок для решения прикладных задач заказчика.

    • Мобильность

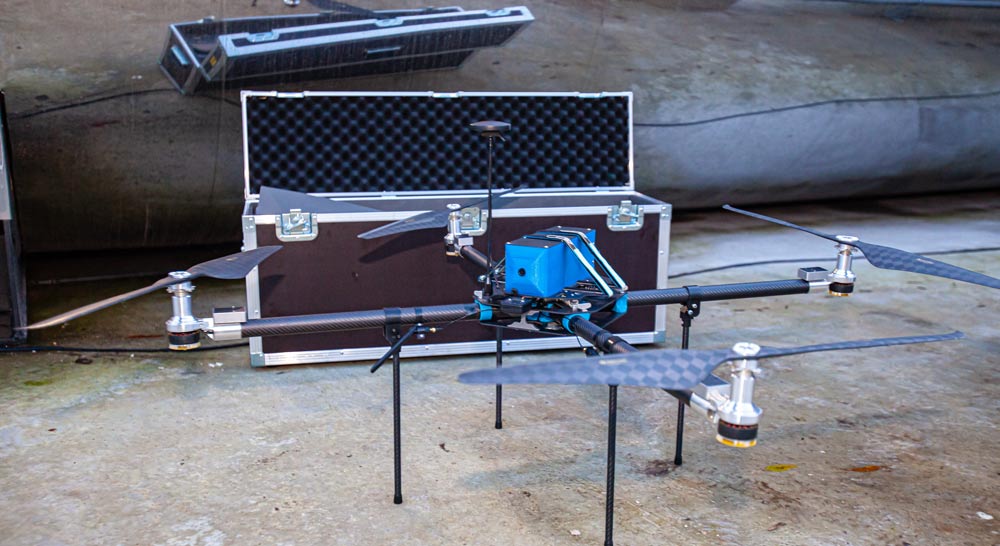

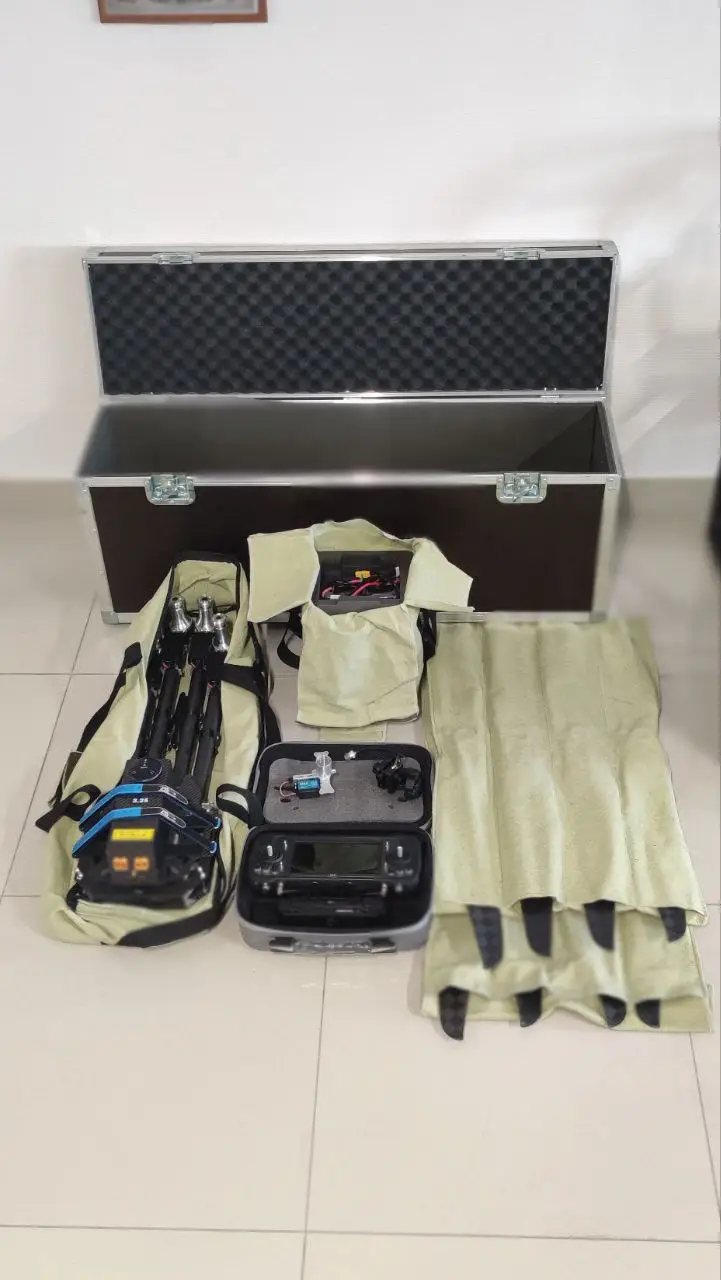

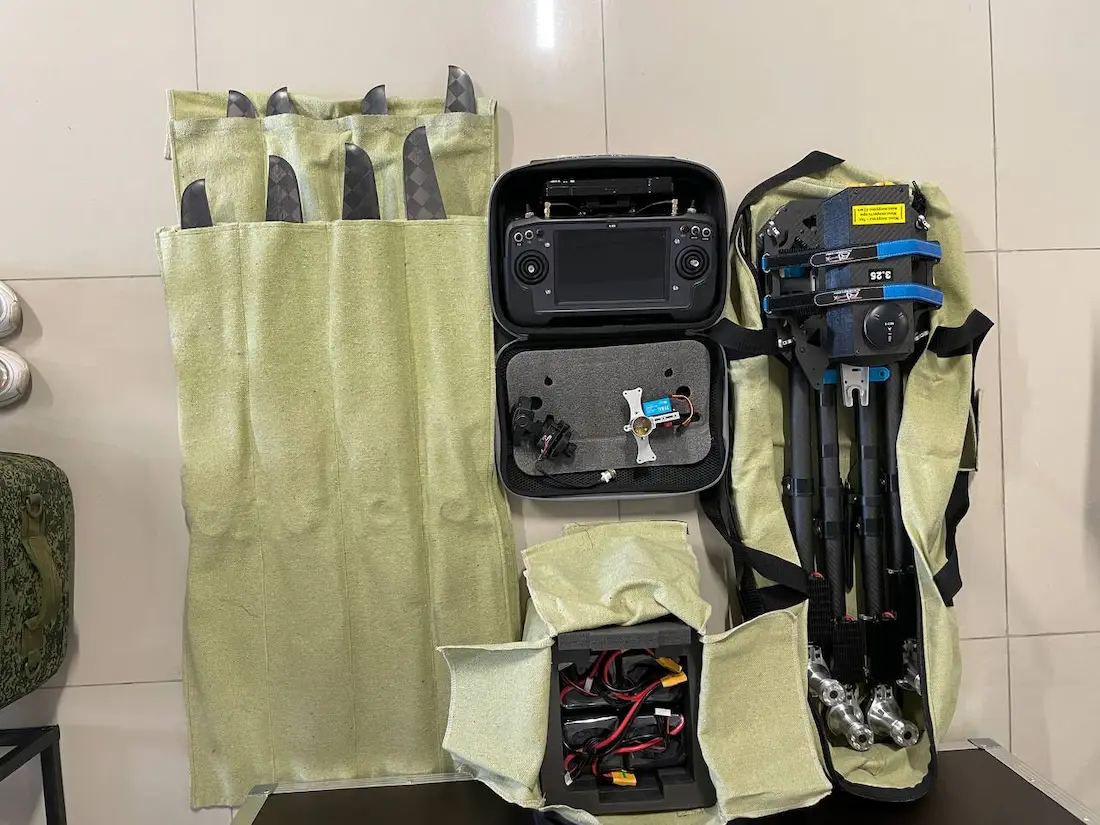

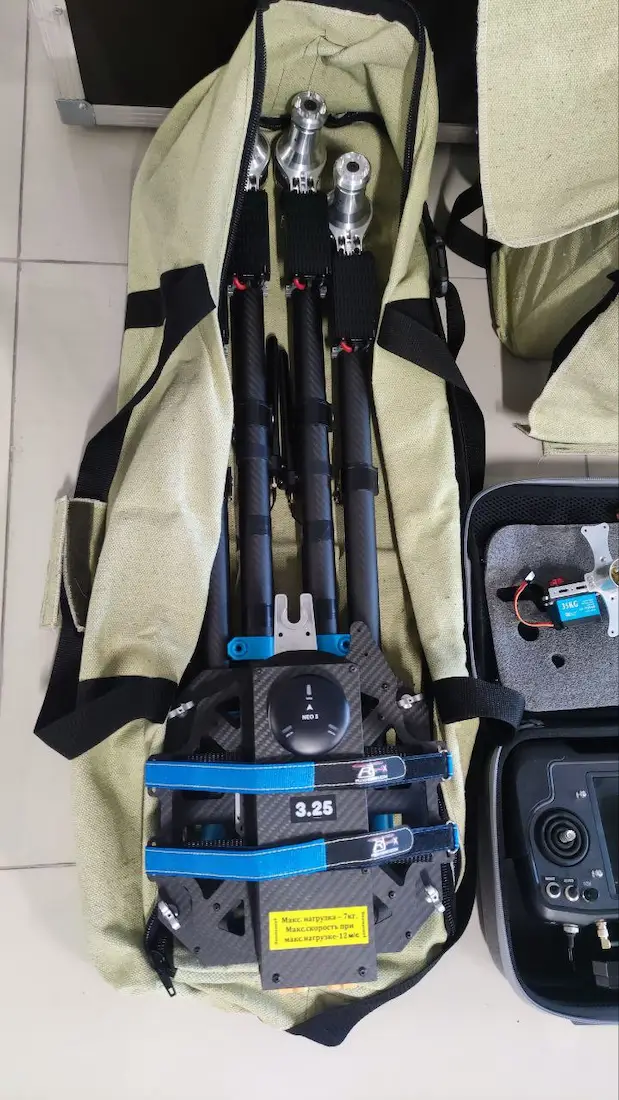

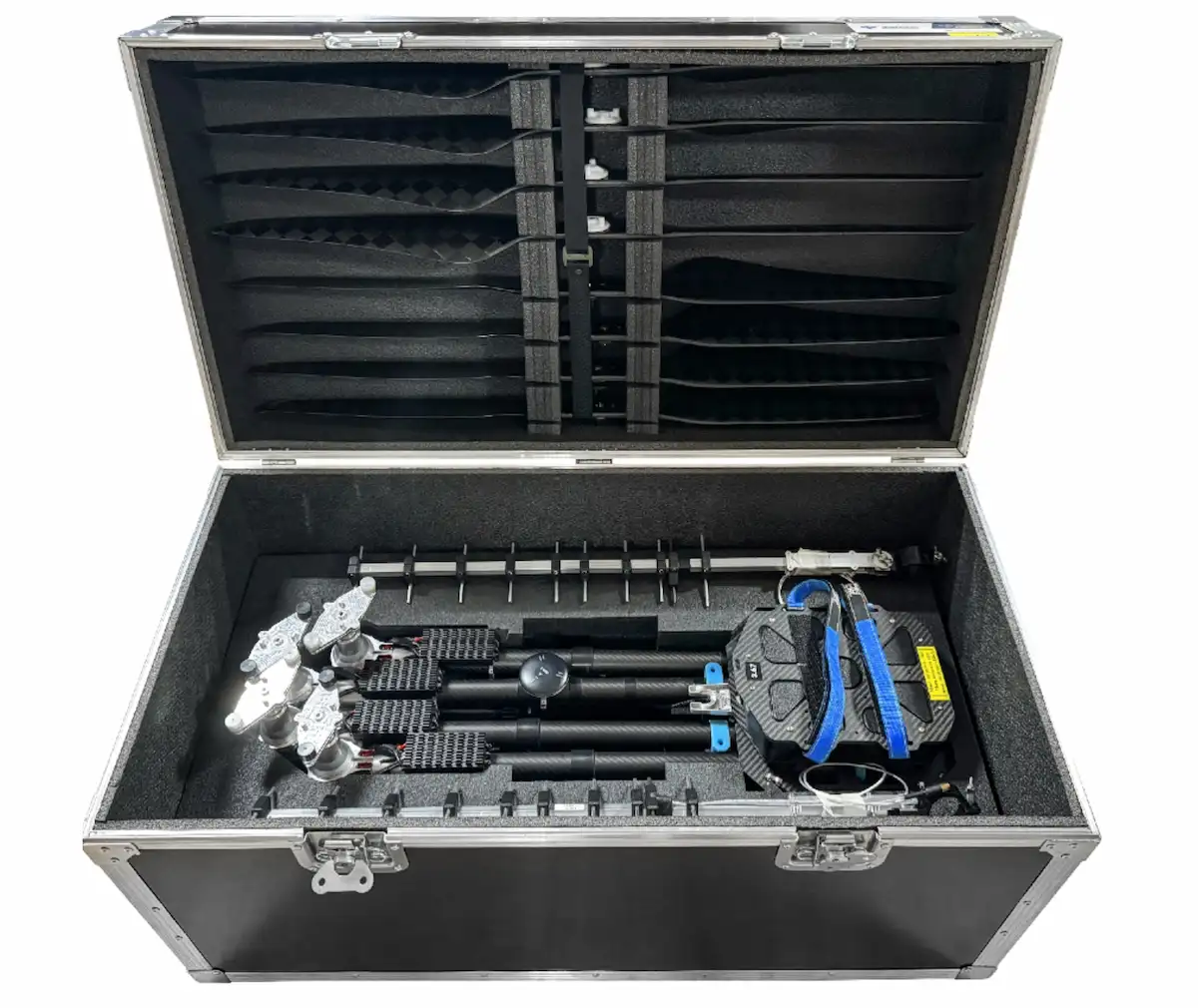

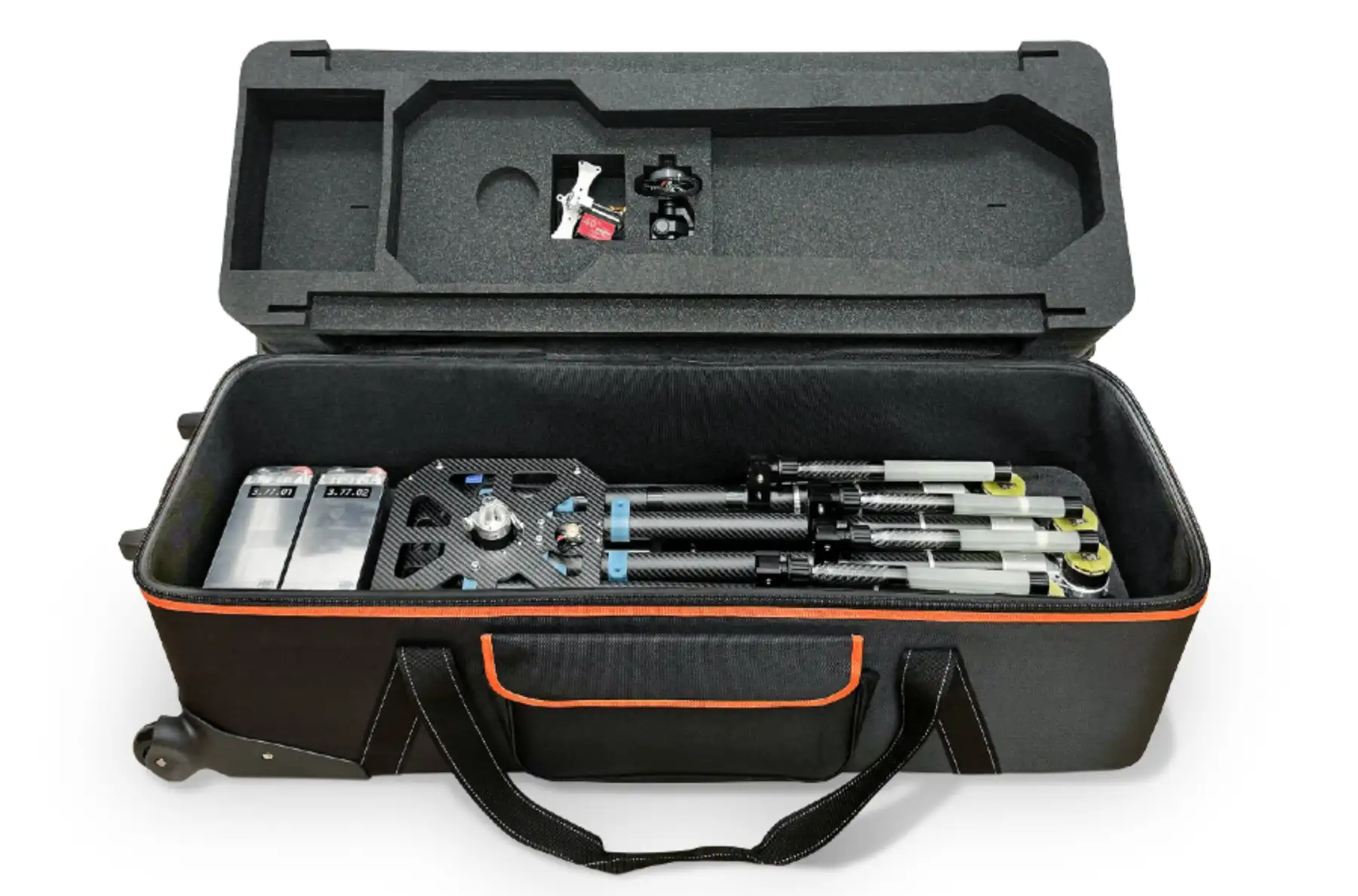

      Система транспортируется в сложенном состоянии в специальном кофре (850 х 250 х 250 мм, 10 кг) одним человеком. Переводится в рабочее положение в течении 5 минут без дополнительного оборудования.


    Режимы управления полетом БЛА - полуавтоматический/автоматический (по полетному заданию - ПЗ).

    Зависание с возможностью управления по высоте и азимуту.

    Динамическая корректировка маршрута в процессе полета по ПЗ пользователя или внешних систем.


    Возможность использования полезных нагрузок:

    • Гиростабилизированный трёхосевой подвес с видеокамерой или подвес с тепловизором;
    • Подвес с управляемым отцепом;
    • Прожектор;
    • Динамики (для звукового предупреждения нарушителя);
    • Модуль кабельного питания с земли;
    • Иные модули по согласованию с Заказчиком в том числе обеспечивающие применение:
      • – специальных средств;
      • – средств обозначения нарушителей;
      • – сигнальных средств;
      • – инженерно-технических средств.
  • Технические характеристики системы «Феникс 3»

    Наименование характеристик Значение
    Габариты
    Габариты по осям несущих винтов 1300 х 1300 мм
    Несущие винты диаметр/шаг 850 х 300 мм
    Габариты коптера в транспортном состоянии 850 х 250 х 250 мм
    Основные массы
    Вес пустого 3 кг
    Вес с аккумуляторной батареей без полезной нагрузки 10 кг
    Максимальная взлётная масса 17 кг
    Максимальная грузоподъёмность на внешней подвеске 7 кг
    Силовая установка
    Количество, тип, марка 4 двигателя Феникс 3
    Максимальная мощностьг 4 х 900 Вт
    Номинальная мощность в режиме висения при массе 10кг 4 х 200 Вт
    Номинальная мощность в режиме висения при массе 17кг 4 х 380 Вт

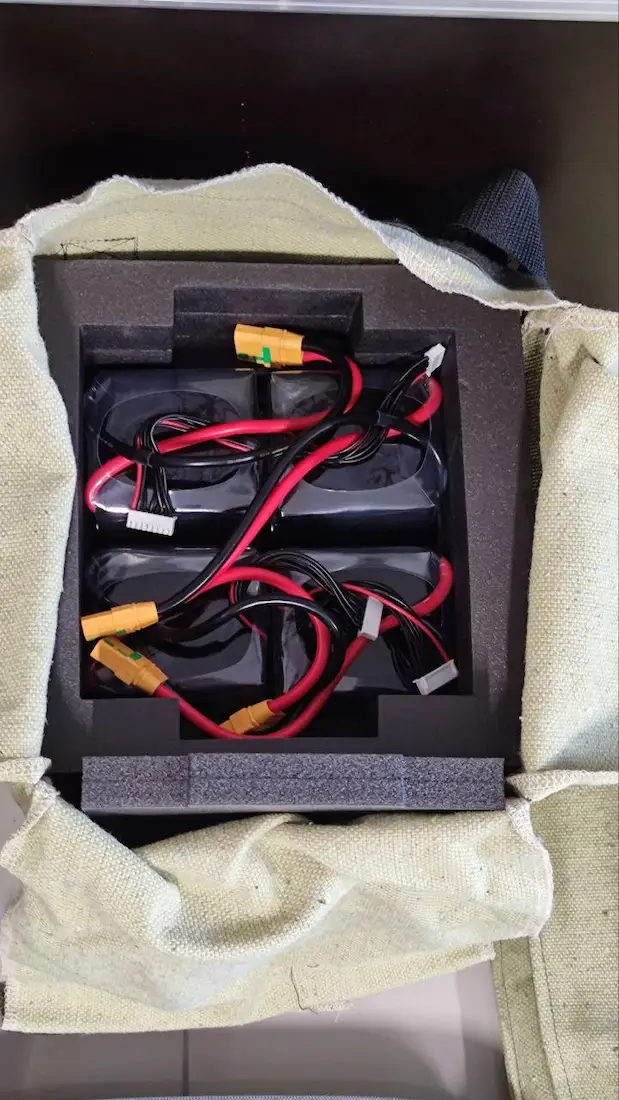

    Энергоемкость батареи (новые типы импортных батарей) 1100 Вт/ч (до 1400 Вт/ч)
    Напряжение батареи 60В (16S4P)
    Габариты
    Габариты по осям несущих винтов 1300 х 1300 мм
    Несущие винты диаметр/шаг 850 х 300 мм
    Габариты коптера в транспортном состоянии 850 х 250 х 250 мм
    Лётные характеристики
    Максимальная скорость в горизонтальном полёте 52 км/ч
    Крейсерская скорость 36 км/ч
    Радиус применения пустого (видеонаблюдение ) до 16 км
    Радиус применения с максимальной нагрузкой до 10 км
    Дальность полёта перегоночная 1000 км
    Максимальное время полета пустого (видеонаблюдение) 1ч 20 мин
    Максимальное время полета при максимальной нагрузке 36 мин
    Потолок пустого 3000 м
    Потолок с максимальной нагрузкой 1000 м

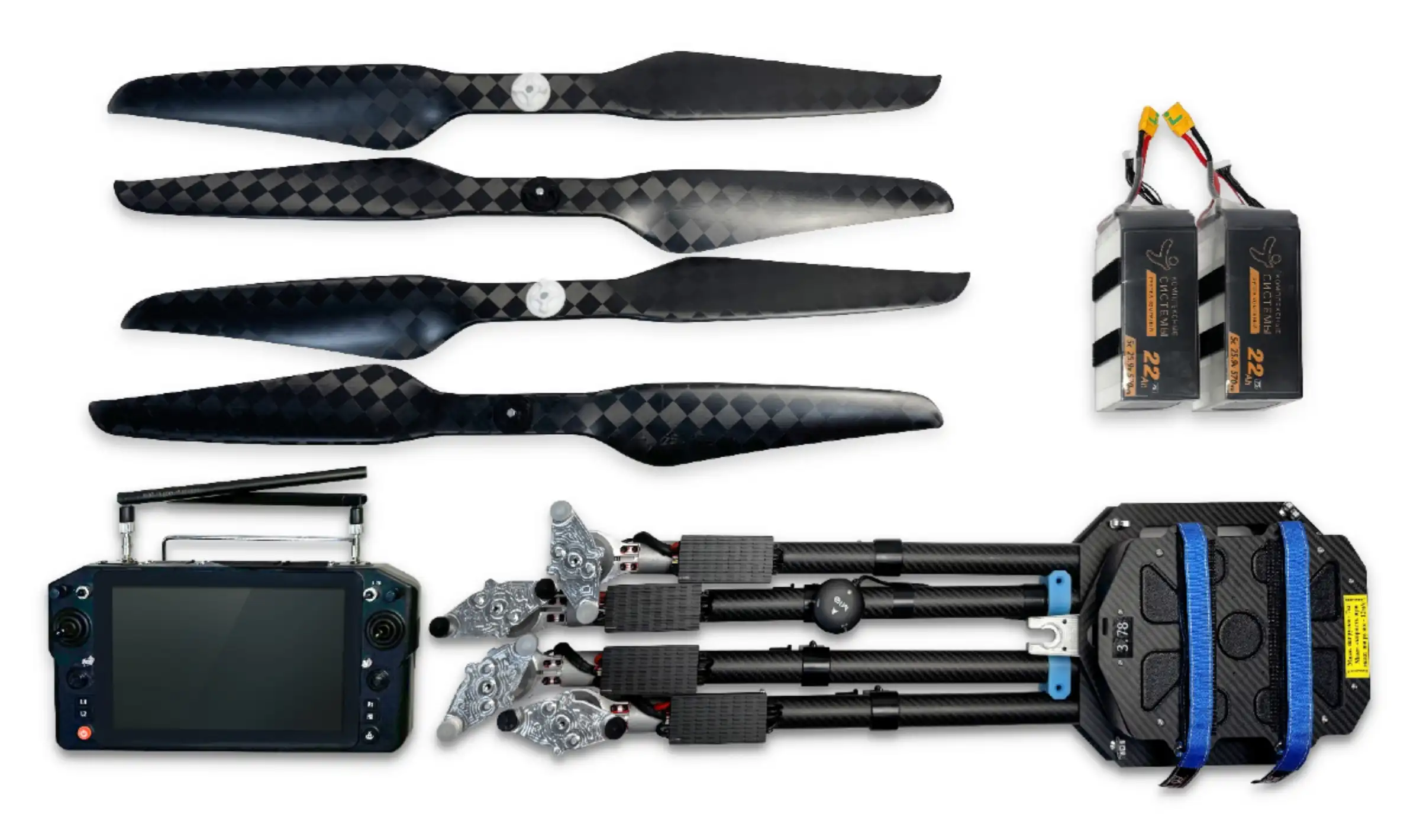

БГ-Оптикс разрабатывает и производит квадрокоптеры «Феникс»,
а также основные компоненты системы:

  • Программное обеспечение
    для: НСУ, регулятора двигателя, бортового компьютера,
    полетного контроллера, гиростабилизированного подвеса
  • Бортовой компьютер

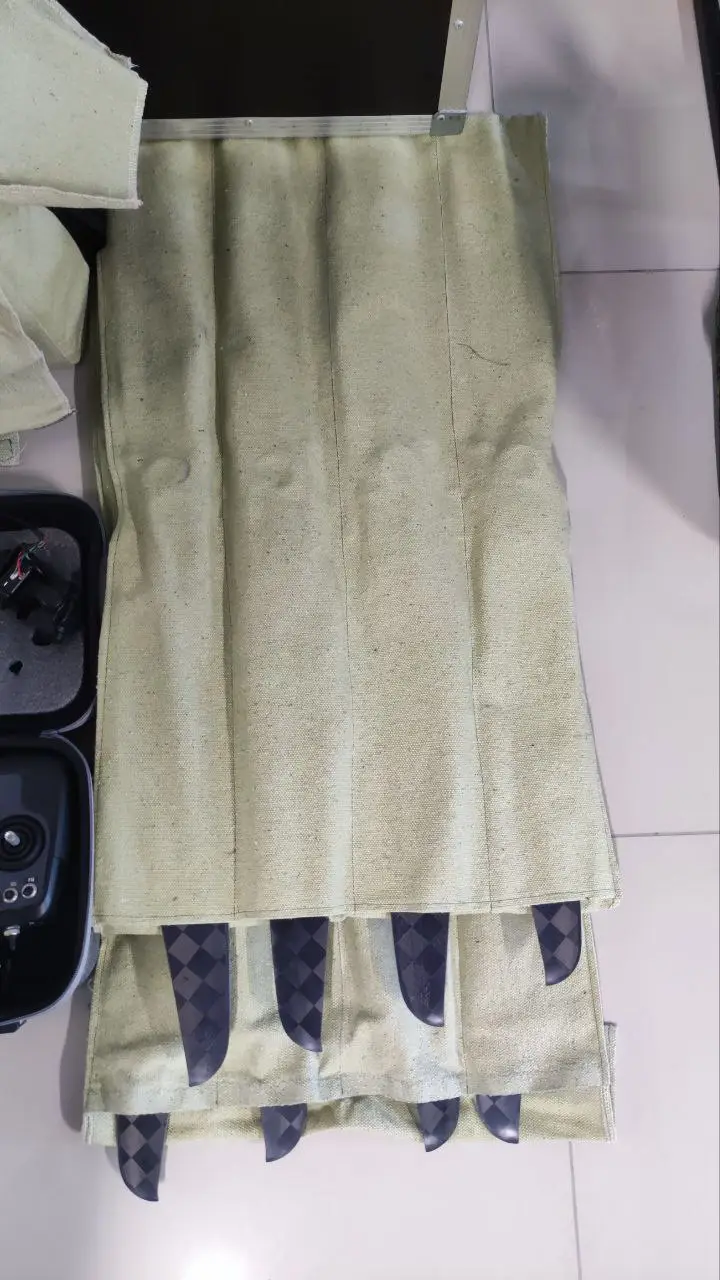

  • Монокок и несущие винты (выполнены из углеволокна)

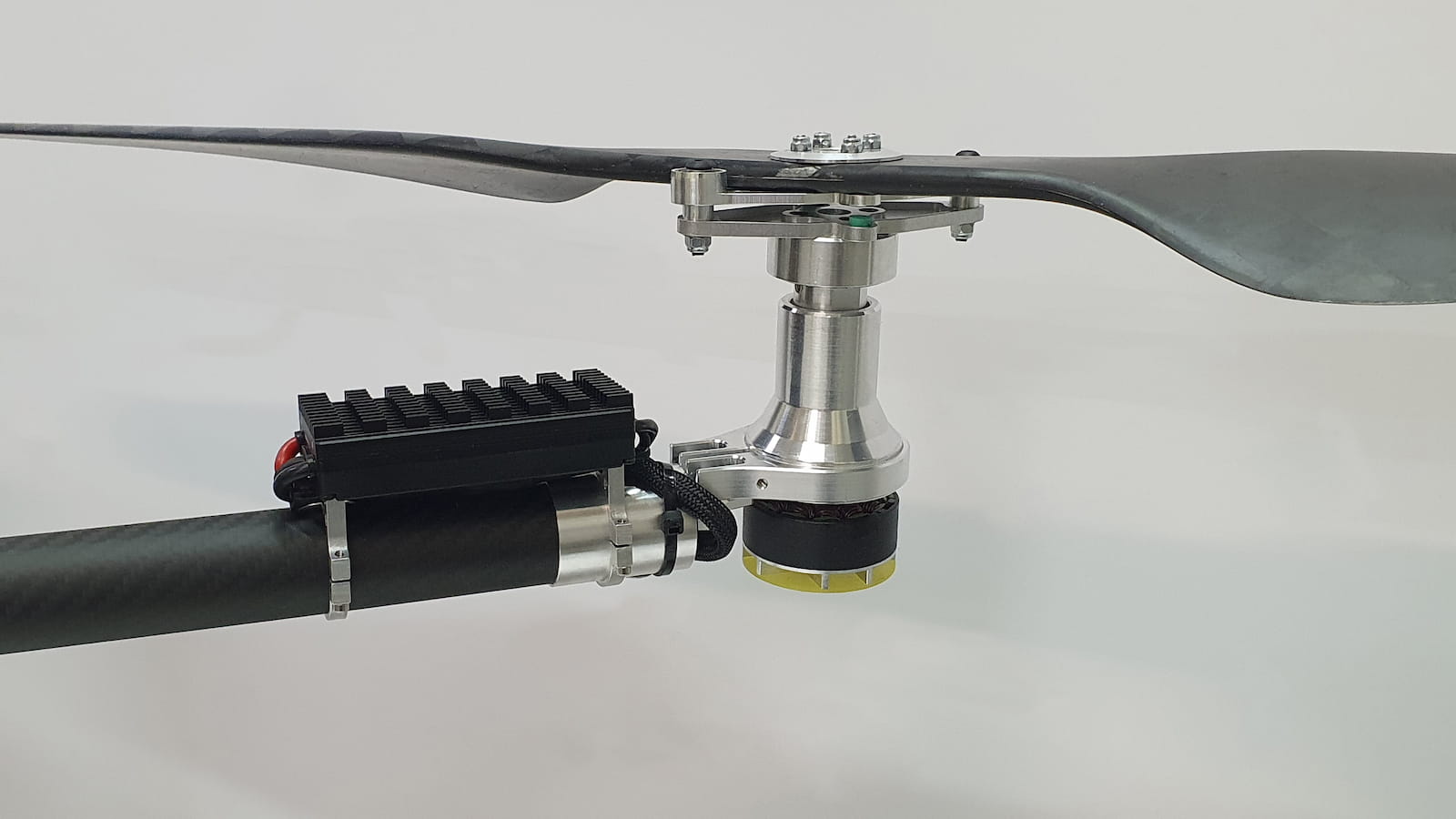

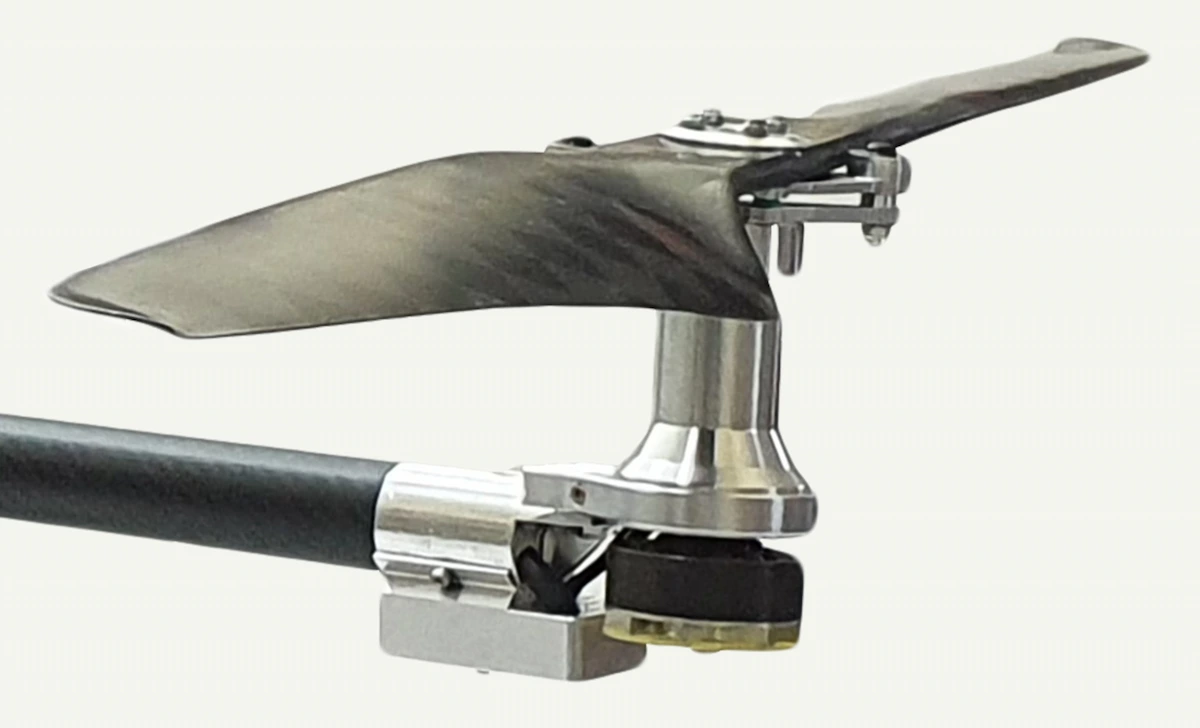

  • Бесколлекторные
    электродвигатели
    и регуляторы двигателей
  • Радиомодули

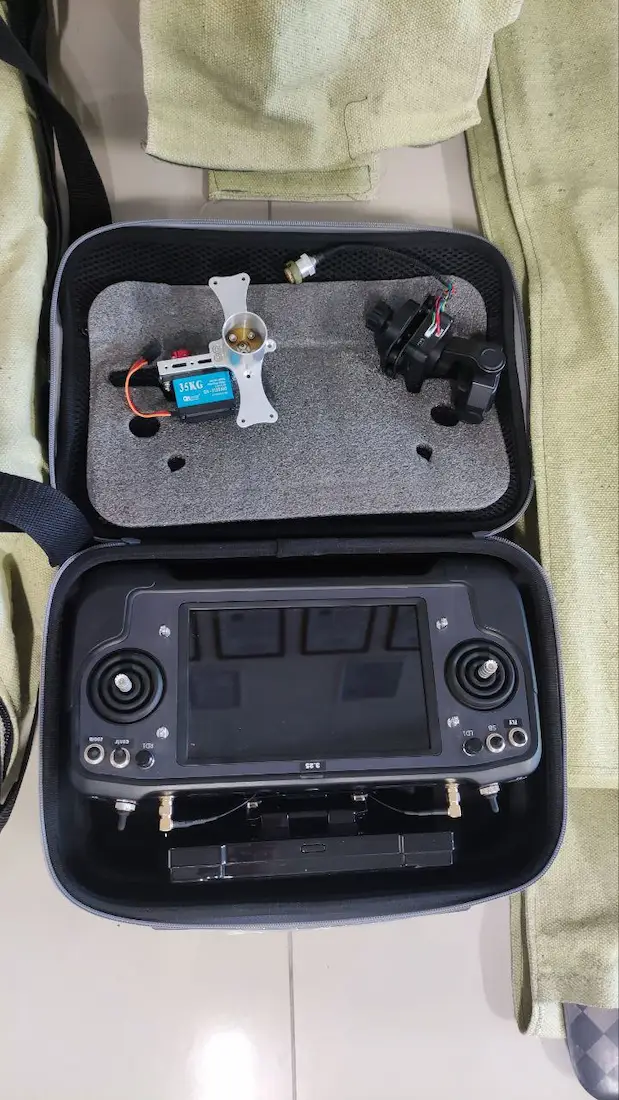

  • Наземные станции
    управления (НСУ)
  • Полезные нагрузки: отцеп для
    сброса груза, гиростабилизированный
    видеоподвес
