Система охраны периметра «ВОЛК»

«ВОЛК» - эффективная система физической защиты объектов с периметрами от 1,5 до 140 км
Система «ВОЛК» превосходит зарубежные аналоги по ряду основных параметров и обеспечивает высокую сигнализационную надежность охраны периметра при минимальном количестве ложных срабатываний.
  • Система охраны периметра «ВОЛК» предназначена для формирования охраняемых рубежей большой протяженности, как особо важных государственных объектов, так и частных владений.
    Система с высокой точностью обнаруживает попытки несанкционированного вторжения на охраняемые территории.

    Система охраны периметра «ВОЛК» обеспечивает:

    • контроль состояния охраняемого рубежа в режиме реального времени;
    • высокую вероятность обнаружения, распознавания объектов по типам («пешеход», «автомобиль», «подкоп») и определение направление движения с указанием места вторжения;
    • оповещение сотрудников службы безопасности сигналами с отображением информации о факте и месте вторжения на АРМ оператора на фоне схемы объекта;
    • запись событий в архив.
    Пример прокладки кабеля на глубину 0,3 - 0,45 м
    Чувствительный элемент системы охраны периметра «ВОЛК» представляет собой
    волоконно-оптический кабель, который может размещаться:
    • в два рубежа в грунте (полностью маскируемый рубеж охраны);
    • в два рубежа комбинированно - один рубеж в грунте с внутренней или внешней стороны существующего или строящегося ограждения, другой рубеж - на ограждении;
    • на спирали из армированной колючей ленты, смонтированной по верху ограждения;
    • на конструктивных элементах ограждений различного типа.
    Сетчатое ограждение

    Сетчатое ограждение

    Декоративные сварные ограждения

    Декоративные сварные ограждения

    Ограждения из бетонных плит/секций

    Ограждения из бетонных плит/секций

    Цельные декоративные ограждения

    Цельные декоративные ограждения

    В отличие от существующих систем контроля рубежей охраны, система охраны периметра «ВОЛК» не требует сложных строительно-монтажных работ. При укладке в грунт чувствительного элемента толщина грунтовой прослойки составляет от 0,3 до 0,45 м.

    При использовании нескольких линий чувствительного элемента система «ВОЛК» может определять направление пересечения охраняемого периметра, а при применении специализированных схем укладки кабеля - местоположение нарушителя на охраняемой территории.

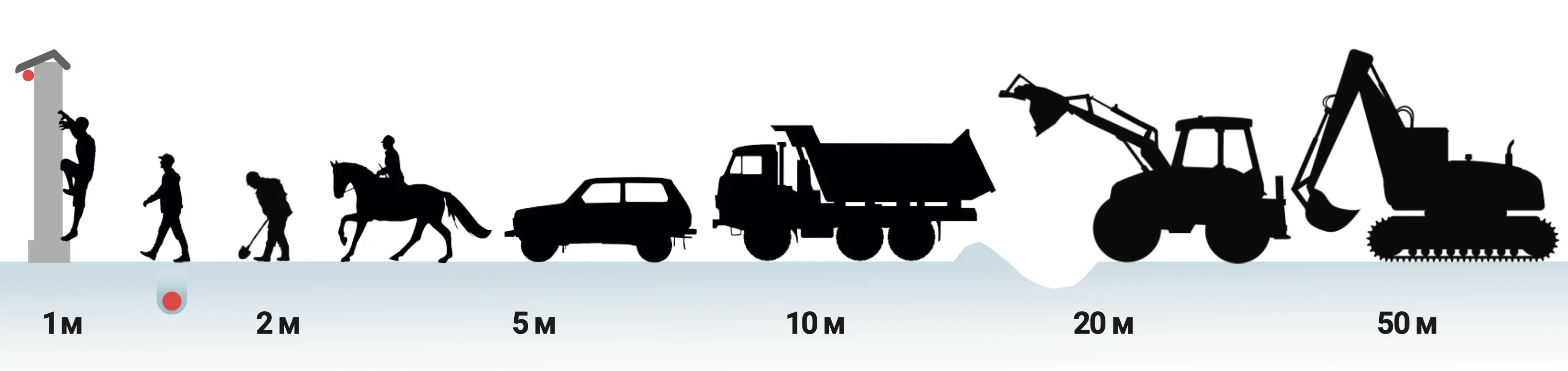

    Система охраны периметра «ВОЛК»
    обнаруживает и распознает
    следующие виды воздействий:

    • движение пешехода, пересекающего рубеж охраны;
    • движение транспортного средства, пересекающего рубеж охраны;
    • работа шанцевым инструментом (лопатой) – 2 м;
    • движение легкой колесной техники – 5 м;
    • движение большегрузной колесной техники – 10 м;
    • работа землеройной техники – 20 м;
    • движение гусеничной техники – 50 м.

    Система охраны периметра «ВОЛК» обеспечивает низкий уровень ложных тревог
    в условиях следующих помеховых факторов:

    • движение человека, (группы людей) вдоль зоны обнаружения на расстоянии не менее 1 м;
    • движение автотранспорта вдоль зоны обнаружения на расстоянии не менее 10 м;
    • движение ж/д транспорта вдоль зоны обнаружения на расстоянии не менее 200 м;
    • пролет, взлет, посадка одиночных (стаи) птиц в зоне обнаружения;
    • движение животных массой до 20 кг в зоне обнаружения и воздействие на инженерное заграждение.
  • Технические характеристики системы охраны периметра «ВОЛК»

    Система охраны периметра «ВОЛК» выполняет свои функции с сохранением  параметров и характеристик при обеспечении электропитанием от промышленной сети переменного тока 50±3 Гц, напряжением 220±20 В, с автоматическим переходом на электропитание от источника бесперебойного питания при выходе напряжения за указанные пределы.
    Система охраны периметра «ВОЛК» при условии размещения чувствительного элемента в два рубежа обеспечивает:
    • обнаружение объектов незаконного вторжения типа: «одиночный человек», «групповой нарушитель», «транспорт» – с вероятностью не менее 0,95
    • классификацию незаконного вторжения на охраняемый объект по типам: «одиночный человек», «групповой нарушитель», «транспорт»–с вероятностью от 0,8 до 0,9
    • определение правильного направления движения объектов незаконного вторжения типа «одиночный человек», «групповой нарушитель», «транспорт»– с вероятностью не менее 0,9
    Среднее время наработки
    на ложное срабатывание при протяженности
    линейной части системы охраны периметра
    «ВОЛК» в 1 км составляет:
    • с применением линейной части заградительного
      типа не менее 700 ч;
    • с применением линейной части не заградительного
      типа не менее 400 ч;
    • с применением линейной части комбинированного
      типа не менее 1500 ч, при естественном сочетании
      следующих дестабилизирующих факторов:
    - атмосферные осадки в виде дождя с интенсивностью
    не более 40 мм/ч,
    - снега с интенсивностью в пересчете на воду
    не более 10 мм/ч;
    - ветер со скоростью не более 15 м/с,
    с порывами не более 25 м/с;
    - наличие травяного и снежного покрова
    высотой не более 1 м;
    - наличие инея, росы, гололеда (толщиной не более 5 мм).

    Наименование характеристик
    системы охраны периметра «ВОЛК»

    Значение

    Время готовности системы после включения электропитания с учётом времени загрузки ОС, не более, мин 10
    Время срабатывания (время задержки извещения о проникновении нарушителя), не более, сек 2
    Возможности системы по дальности обнаружения различных объектов при прокладке ЧЭ в грунте на глубине 0,3 -0,45м:
    - перемещение нарушителя или объекта вдоль зоны обнаружения массой более 50 кг, не менее, м 1
    - работа шанцевым инструментом (лопатой), не менее, м 1-1,5
    - работа землеройной техники, не менее, м 10-20
    - движение гусеничной техники, не менее, м 20-50
    - движение большегрузной колесной техники, не менее, 10-20
    - движение легкой колесной техники, не менее, м 5-10
    - обрыв ВОК На всем
    протяжении
    Диапазон обнаруживаемых скоростей движения нарушителя:
    - шагом со скоростью, м/с 0,8 – 2,5
    - бегом со скоростью, м/с 2,5 – 7
    - транспортное средство, м/с 2,8 – 16,7
    Время восстановления дежурного режима после окончания сигнала «ТРЕВОГА» не более, с 20
    Время работы от автономного источника электропитания, с батарейным питанием, не менее, час (опционально) 2
    Диапазон длин линейной части изделия по одному рубежу (один канал), км 1,5 – 70
    Диапазон длин линейной части изделия для двух рубежей (в две стороны), км 3 –140
    Длина виртуального датчика (разрешающая способность определения места нарушения), не более, м 5
    по длине
    участка
    Наличие выходных / входных сигналов:
    - нормально открытый контакт реле (вкл. Сигн. «ТРЕВОГА»), шт 4
    - типа электронный ключ (24В, 0,5А, с защитой от КЗ) 12
    - входных сигналов с групповой гальванической развязкой, шт 16
    Наличие протоколов обмена с верхним уровнем HTTP API
    Наличие интерфейсов и протоколов обмена с контроллерами RS485/232
    Средняя наработка на отказ серверная часть СЧ, не менее, час 30 000
    Средняя наработка на отказ линейная часть ЛЧ при отсутствии механических повреждений, не менее, час 100 000
    Срок службы, не менее, лет 10
    Время восстановления (без учета времени доставки ЗИП), не более, мин 30

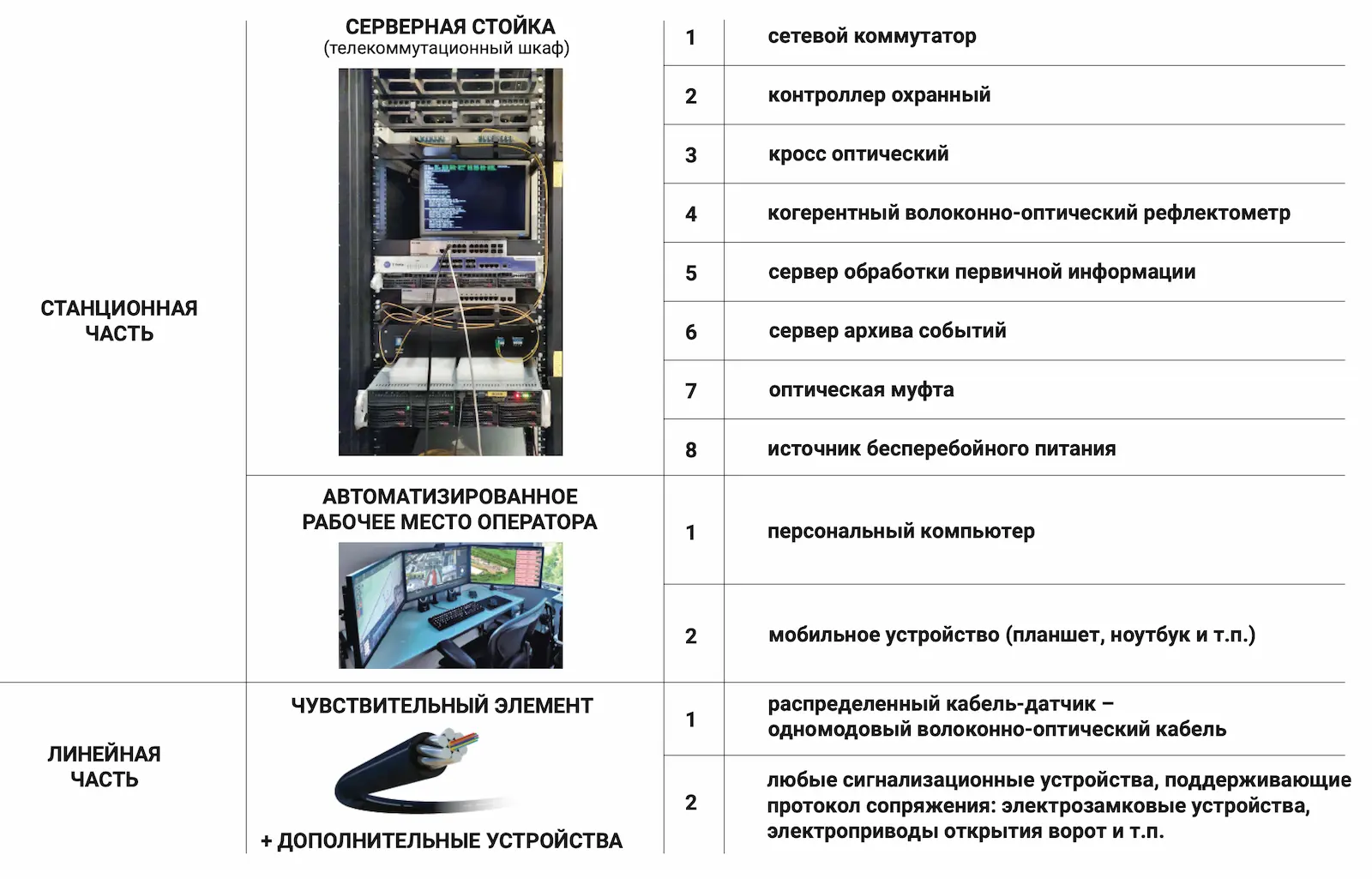

  • Система охраны периметра «ВОЛК» состоит из 3-х основных компонентов:

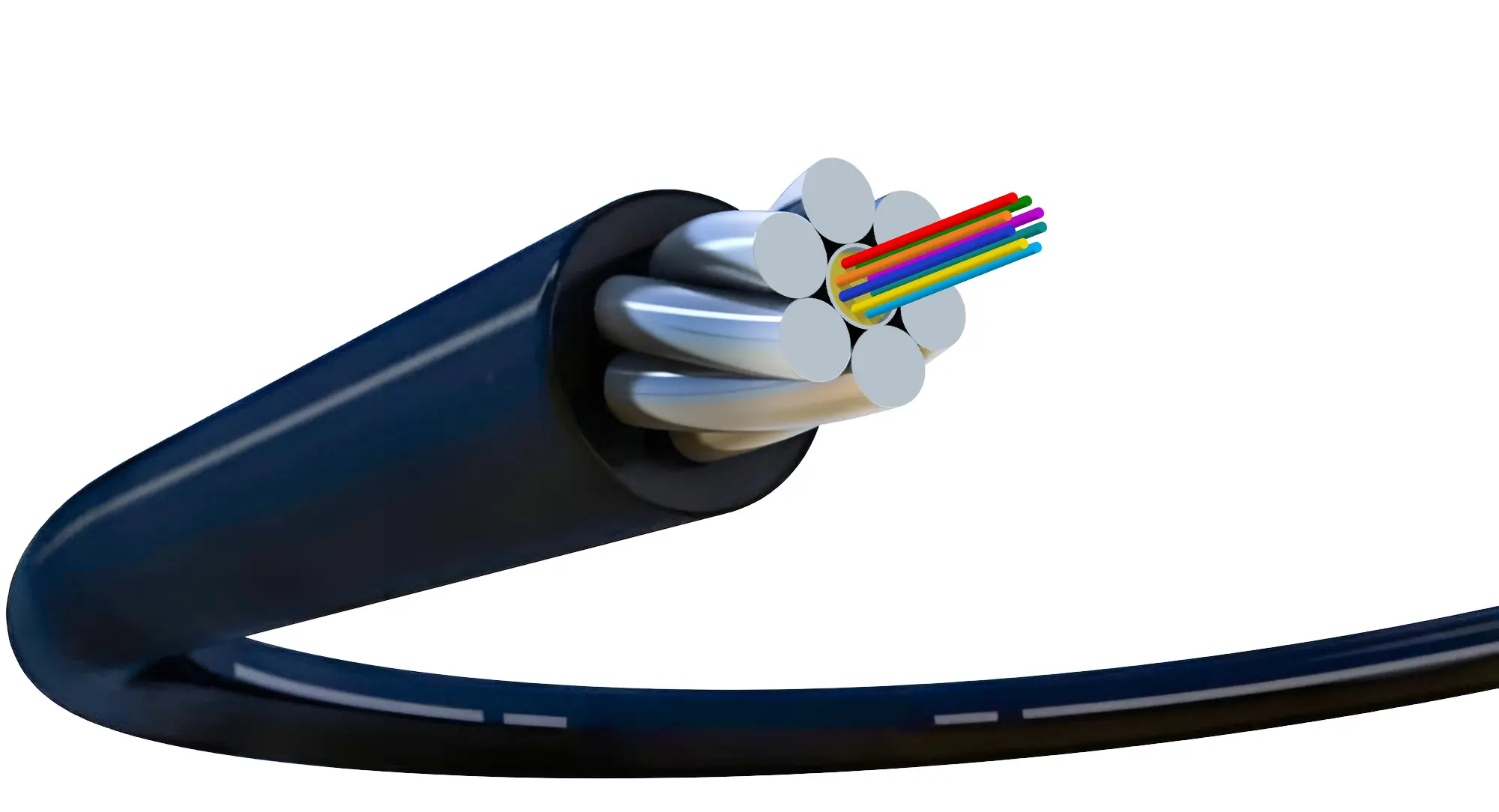

    1. Линейная часть
    В качестве чувствительного элемента используется распределенный
    кабель-датчик на основе одномодового волоконно-оптического кабеля

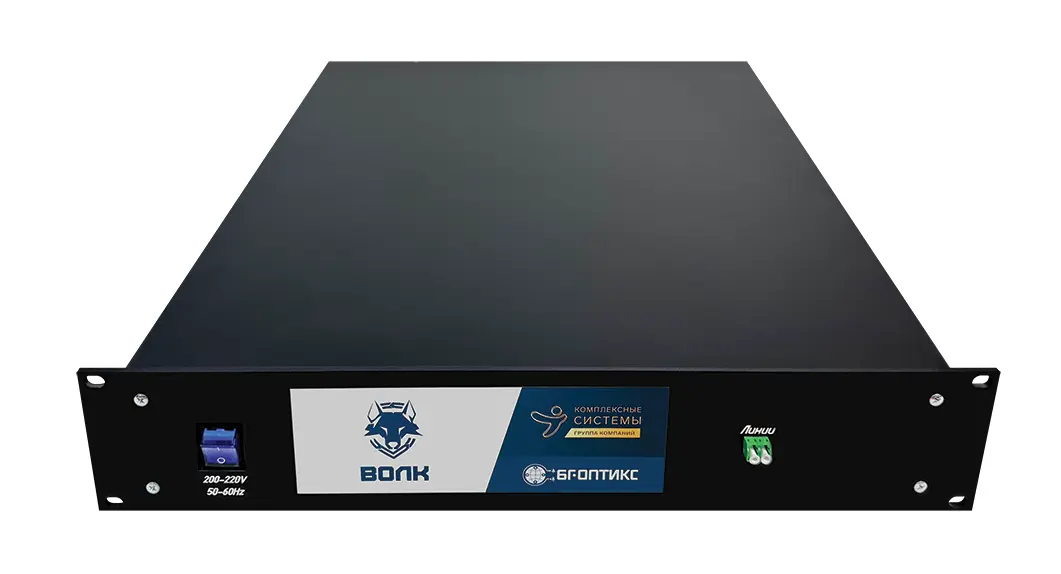

    2. Станционная часть (аппаратура, размещенная в шкафу телекоммутационном)

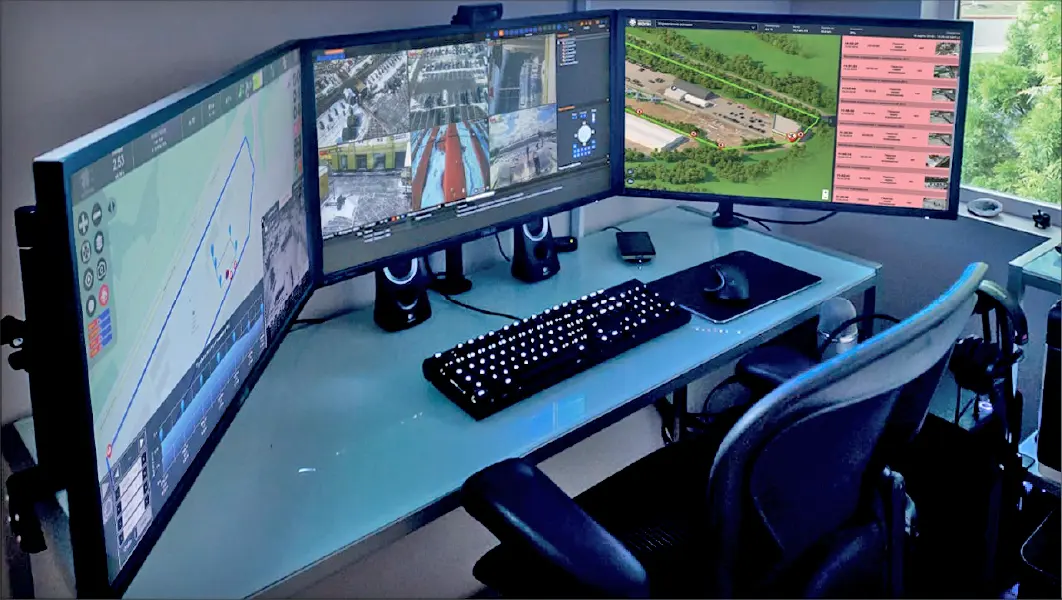

    3. Автоматизированное рабочее место оператора системы
    АРМ оператора системы предназначено для отображения результатов мониторинга состояния охраняемого рубежа, визуализации событий на фоне карты или схемы местности с сохранением их в архиве

    Управлять системой охраны периметра «ВОЛК» может всего один человек,
    имеющий санкционированный доступ к управлению системой,
    и обеспеченный устройством, поддерживающим Web-интерфейс.

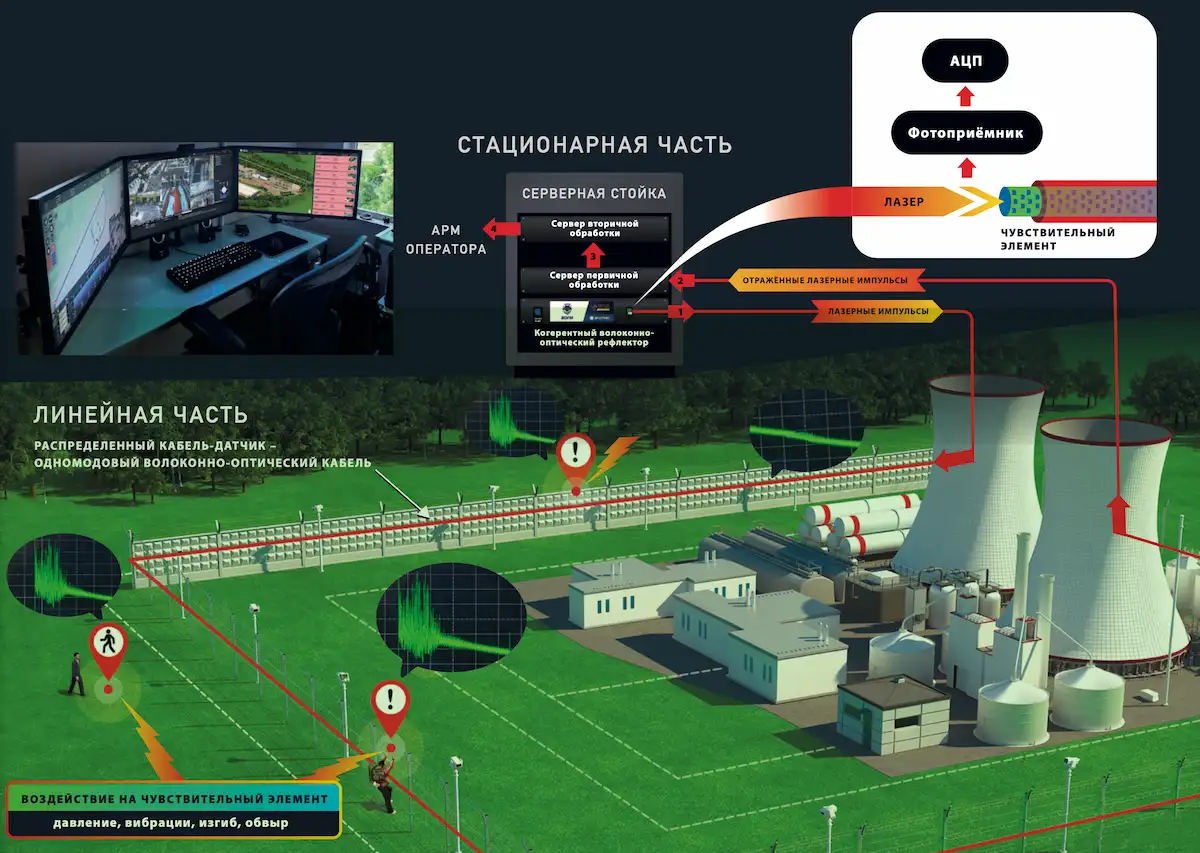

    Основой системы охраны периметра «ВОЛК» является когерентный волоконно-оптический
    рефлектометр, формирующий в волоконно-оптическом кабеле лазерные импульсы.
    Преодоление нарушителем охраняемого рубежа приводит к воздействию на чувствительный
    элемент (давление, вибрация, изгиб, обрыв) и искажениям в месте, соответствующем приложению воздействия.

    После обработки полезного сигнала АЦП специальный процессор производит первичную оценку
    информации по каналам с выделением контролируемых частот вибро-акустического спектра.
    Далее происходит многоступенчатая обработка полезного сигнала.

    Используемое программное обеспечение логического модуля оптимизирует настройку системы
    охраны периметра «ВОЛК» в процессе пуско-наладочных работ. Обычная последовательность
    действий по установке системы представляет собой следующий порядок:

    • монтаж и установка шкафа телекоммуникационного со станционной аппаратурой и АРМ оператора;
    • укладка и подключение чувствительного элемента на охраняемом рубеже, а также соединительной линии на основе волоконно-оптического кабеля;
    • привязка каналов дальности волоконно-оптического кабеля к географическим координатам;
    • настройка систем.

    В зависимости от решаемой задачи, а также особенностей объекта и протяженности охраняемого
    рубежа, чувствительный элемент системы «ВОЛК» может иметь различные варианты установки
    в соответствии с эксплуатационной документацией.

    Для обеспечения высокой точности определения места нарушения охраняемого рубежа
    на местности в системе используется GPS-привязка прокладываемой трассы чувствительного
    элемента к используемой карте (схеме) местности или существующим картам поисковых систем
    Google, Yandex, OpenStreetMap.

Интерактивные схемы системы «ВОЛК»

Достоинства системы охраны периметра «ВОЛК»

Стабильная работа системы
в любое время года
при любых погодных условиях

Система обладает высокой помехоустойчивостью в условиях воздействия метеоклиматических факторов, а также электромагнитных помех естественного и искусственного происхождения. Не требует ежедневного обслуживания и сезонных настроек.

Гарантированное
обнаружение
потенциально опасных объектов

Специальное программное обеспечение системы осуществляет всесторонний анализ воздействий на волоконно-оптический кабель для распознавания всех способов преодоления границ объекта охраны.

Скрытность

Система предполагает размещение чувствительного элемента в грунте, асфальте, бетонной или кирпичной стене, что обеспечивает скрытность установки. Систему невозможно обнаружить с помощью радиоэлектронных средств.

Независимость системы
от электрических сетей

Система не требует электрического питания на всем протяжении чувствительного элемента, что положительно влияет на повышение пожарной безопасности объекта.
Минимум издержек на эксплуатацию – один комплект системы «ВОЛК» обеспечивает замену нескольких датчиков на различных физических принципах. Не требует частого технического обслуживания. Волоконно-оптический кабель легко наращивается и ремонтируется в полевых условиях при случайных повреждениях.
Ожидаемый срок службы системы охраны периметра «ВОЛК» составляет 10 лет.

БГ-Оптикс разрабатывает и производит
все основные компоненты системы охраны периметра «ВОЛК»

  • Програмное обеспечение «ВОЛК»
  • Производство:
    модулей управления для лазеров накачки, высококогерентных источников лазерного излучения, оптических модуляторов, приемников оптического излучения
  • Разработка:
    принципиальных схем, печатных плат, встраиваемого ПО модулей «ВОЛК»
  • Производство:
    оптоволоконных усилителей, модулей синхронизации, модулей перестраиваемых фильтров на основе волоконных решеток Брэгга, АЦП
