Система наблюдения за удаленными объектами «Феникс»

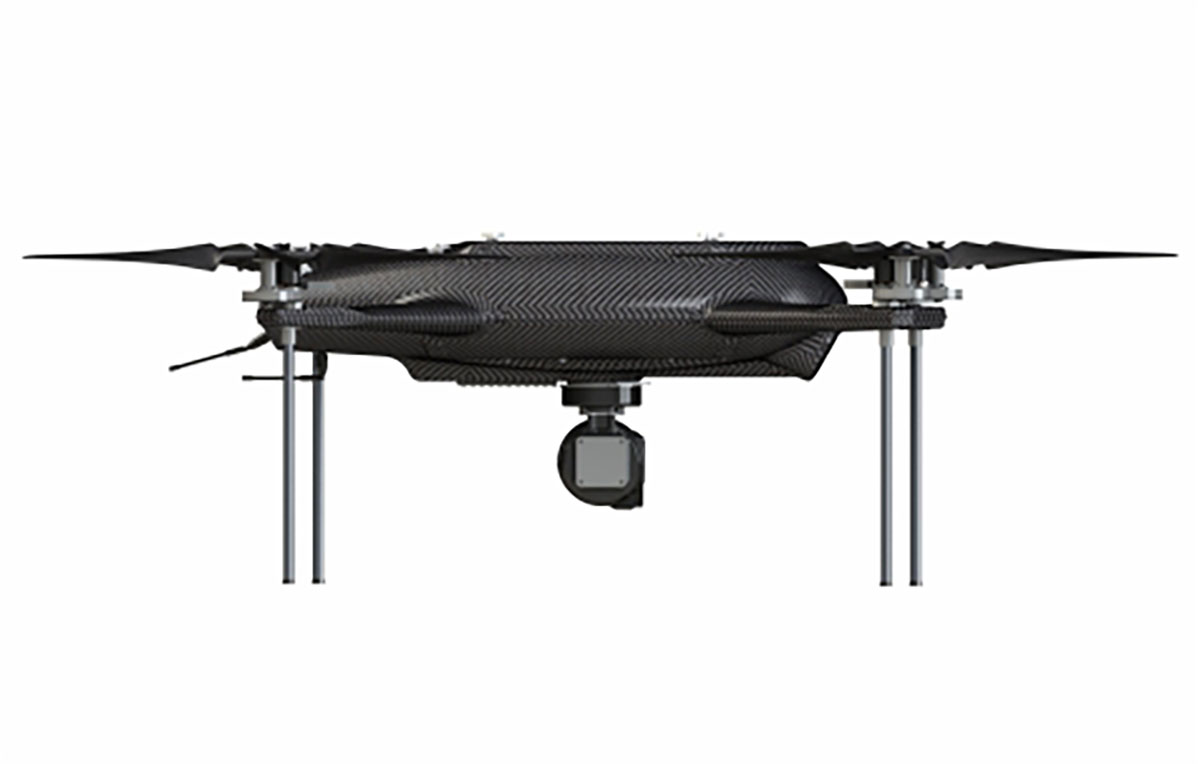

Система «Феникс» – промышленный квадрокоптер для охраны и наблюдения за удаленными объектами
Максимальная скорость
25 м/с
Максимальная высота полета
3000 м
Максимальная продолжительность полета
77 мин
Длина маршрута (за один вылет)
32 км
Система «Феникс» способна обеспечивать непрерывное наблюдение за целью, а также доставку малогабаритных грузов весом до 5 кг
  • Квадрокоптер «Феникс» предназначен для наблюдения с воздуха за объектами в видимом и инфракрасном диапазонах частот.
    В режиме реального времени отслеживает и передает информацию о контролируемом объекте.

    Благодаря уникальной винтомоторной группе может находиться в воздухе более 1 часа для проведения оперативного мониторинга на удалении до 16 км от места старта, на замкнутых маршрутах протяженностью до 32 км.

    Программное обеспечение системы «Феникс» дает возможность использовать квадрокоптер с разной степенью автономности, для решения различных задач заказчика. Совместно с высокими эксплуатационными характеристиками это позволяет повысить эффективность обследования как отдельно стоящих объектов, так и территорий со значительной протяженностью.

    Сценарии решения задач при различных режимах управления квадрокоптером «Феникс»

    Автоматическая охрана объекта

    При срабатывании охранной сигнализации происходит автоматическая отправка квадрокоптера «Феникс» к месту происшествия. Передача видеоинформации в режиме реального времени дает возможность оператору системы принимать необходимые действия, в соответствии с конкретной ситуацией.

    Автономное патрулирование

    Установка автономной повторяющейся патрульной задачи: день, время, маршрут, высота, продолжительность зависания, направление камеры и пр.
    Электромагнитная совместимость системы «Феникс» с БПЛА других производителей решает задачу их совместного применения.

    Дистанционное ручное управление

    Универсальная функция дистанционного ручного управления квадрокоптером «Феникс» применяется в ситуациях, где нужна гибкость и оперативность, особенно в чрезвычайных случаях (напр, разлив нефти, пожар, утечка химикатов). Предусмотрена возможность вывода на экран актуальных данных с датчиков для решения конкретной задачи.

    Варианты управления системой «Феникс»

    Стационарное
    Место оператора создается
    на базе персонального компьютера.
    Для обслуживания системы достаточно
    одного человека.
    В полевых условиях
    Специальные задачи заказчика
    реализуются за счет программных
    модулей наземной станции управления
    (кейс НСУ влаго-и водозащищен)
    Мобильное
    Может быть реализовано на ПК,
    ноутбуках, планшетах (веб-интерфейс
    для управления БПЛА из любого
    браузера)

    Квадрокоптер «Феникс»
    с системой привязного электропитания

    Помимо функций, выполняемых квадрокоптером «Феникс», в качестве основы системы наблюдения за удаленными объектами, он может использоваться и как стационарный наблюдательный пункт.

    Квадрокоптер «Феникс привязной» предназначен для ведения непрерывного воздушного мониторинга и ретрансляции сигналов в диапазоне высот до 120 м. Передача изображения, электропитание и управление БПЛА осуществляется по кабелю питания.

    В качестве резервной системы питания на квадрокоптере «Феникс» установлена аварийная аккумуляторная батарея, позволяющая выполнять посадку квадрокоптера в случае обрыва кабеля.

  • Технические характеристики квадрокоптера «Феникс»

    Максимальная
    высота полета - до 3 км
    Максимальная
    протяженность маршрута -
    до 32 км (радиус - 16 км)
    Максимально допустимая
    скорость ветра – 12 м/с
    Максимальное время
    полета - до 77 минут
    Время полета
    с грузом 5 кг - 14 минут
    (и 20 минут после сброса груза).
    Максимальная
    скорость – 25 м/с (90 км/ч)
    Максимальный вес
    дополнительной полезной
    нагрузки до 5 кг
    Вес без дополнительной
    полезной нагрузки 5,3 кг
    Диапазон
    рабочих температур
    от - 20 °C до +40°C
    Pадиус действия видео/радиоканала: в условиях прямой видимости - 16 км.
  • Габариты, мм
    БПЛА в полетном положении: 1010х1010х400
    Транспортировочный контейнер: 1100х1100х500

    Базовая комплектация системы «Феникс»:

    • ящик для транспортировки квадрокоптера – 1 шт.
    • наземная станция – 1 шт.
    • АКБ – 2 шт.
    • джойстик для ручного управления – 1 шт.
    • комплект шасси – 2 шт.
    • комплект воздушных винтов – 2 шт.
    • комплект антенн на БПЛА – 2 шт.
    • комплект антенн на наземную станцию – 1 шт.
    • зарядное устройство – 1 шт.
    • устройство отцепа груза – 2 шт.
    • штатив – 1 шт.
    • ответные части для груза – количество по запросу
    • комплект запасных частей

    Возможность использования
    полезных нагрузок

    • трехосевой подвес с камерой 50-кратного увеличения с разрешением 1920х1080
    • инфракрасная камера с требуемым разрешением
    • отцеп для сброса грузов

    Дополнительные опции


    • радиомаяк или GPS трекер
    • гиростабилизированный трехосевой подвес с видеокамерой или подвес с тепловизором
    • полезные нагрузки под требуемые задачи, например, камера, совмещенная с тепловизором; прожектор ; динамики.

    Уникальное программное обеспечение системы «Феникс»

    • позволяет выполнять практически все задачи в автономном режиме без участия оператора;
    • имеет интуитивно понятный сенсорный интерфейс;
    • минимизирует время на обучение пользователей;
    • интегрируется с другими системами безопасности;
    • позволяет комплексно подходить к вопросу охраны объектов при взаимодействии с системой ВОЛК.
    Корпус и воздушные винты квадрокоптера «Феникс» выполнены из углеволокна. Монокок обеспечивает гидроизоляцию и требуемую культуру веса, при требуемой прочности и жесткости.
    Компания «БГ-Оптикс» разработала вариант станции базирования для автоматической зарядки аккумуляторной батареи квадрокоптера «Феникс». Для непрерывного выполнения длительной задачи, например, мониторинга территории, с помощью станции базирования организовывается сменная работа группы квадрокоптеров «Феникс», часть из которых находится в воздухе, а часть на станции.

    Особенности станции базирования

    • производит зарядку аккумулятора квадрокоптера «Феникс» без его точного позиционирования на зарядной станции;
    • станция устанавливаться на крышах зданий и других безопасных местах;
    • габариты станции проектируются с учетом нужд заказчика;
    • время зарядки полностью разряженной батареи квадрокоптера «Феникс» на станции – 4 ч.

Возможности системы «Феникс»

Доставка и сброс груза:

Своевременная и точная доставка
малогабаритных грузов весом до 5 кг
в заданную точку на расстояние до 10 км.

Ретранслятор сигнала

Квадрокоптер «Феникс» может использоваться
в качестве ретранслятора сигнала для
обеспечения связи с труднодоступным БПЛА;

Предупреждение аварий
и аварийное реагирование

С использованием полезных нагрузок,
например: гиростабилизированного
видеоподвеса; камеры, совмещенной с
тепловизором с функцией MSX; и др.

Динамическая корректировка
маршрута в процессе полета по ПЗ

Запрограммированная функция автопрокладки
маршрута на объектах с известной топологией
для осуществления автономного патрулирования.

Решение задач
охраны периметра

В интеграции с системой охраны периметра
«ВОЛК» и другими охранными системами.

Круглосуточное наблюдение с
системой питания по проводу

Выполнение задачи непрерывного
мониторинга охраняемых объектов.

Аэро- и фотосъемка

Зависание в точке с возможностью
управления положением по высоте
и азимуту

Специальные задачи
для силовых ведомств

БГ-Оптикс разрабатывает и производит квадрокоптеры «Феникс»,
а также основные компоненты системы:

  • Программное обеспечение
    для: НСУ, регулятора двигателя, бортового компьютера,
    полетного контроллера, гиростабилизированного подвеса
  • Бортовой компьютер
  • Монокок и несущие винты (выполнены из углеволокна)
  • Бесколлекторные
    электродвигатели
    и регуляторы двигателей
  • Радиомодули
  • Наземные станции
    управления (НСУ)
  • Полезные нагрузки: отцеп для
    сброса груза, гиростабилизированный
    видеоподвес
